Змена фар

[Zubeiyr]

Приветствую всех нужна помощь очень какая
1. У меня машина Audi 2004 года VIN: WAUZZZ4E64N014451 делаю рестайлинг потихоньку закупил запчасти и теперь дошла очередь до фар.
2. Фары купил с 2007 года номера фар 4E0 941 030 BR и 4E0 941 029 BR у них разъемы на 14 пинов а у меня наверное на 10.
3. Как их подсоединить какие блоки надо провода или что еще надо Поворотная ли линза у новых фар ???
Хочу чтобы все работало

[Lost]

Из-за того что поворотная


нужен новый блок корректора
и перетянуть всю проводку до фар

[Zubeiyr]

Какой блок и провода схемы может кто знает

[kakawyn]

4L0907357

[serega86]

Проводку то зачем всю тянуть?
1) Надо кан шину протащить. Это кинуть по два провода к каждой фаре от блока корректора и правильно их подключить.
2) Протащить новые провода питания фар на 1мм. сечения (питание блоков корректора на фарах) от блока предохранителя к фарам во избежании проблем с проводкой! т.к. родные идут на 0,5 мм. сеч.
3) Взять новые разъемы на 14 пин и новые пины. Пере подключить в соответствии с распиновкой:
4) Заменить блок корректора.
Если возникнут вопросы по прокладыванию проводов, как и куда тянуть, пиши.

10-пиновый разъём
1 Ксеноновая лампа и адаптивный свет земля Коричневый 1,0
2 Поворотники земля 0,5 Коричневый
3 Однопроводная шина данных для упр. корректором и адаптивным светом фиолетовый/черный 0,35 идет к контакту 5 на 55 блоке (корректора)
4 Габариты серый/черный
5 Дальний свет от 09 блока Белый/черный 1,0
6 Соленоид шторки ближний/дальний Белый/желтый 0,35
7 Дальний свет земля Коричневый 1,0
8 Питание фары пр. SB4 черный/фиолетовый 0,5
9 Поворотники от 09 блока Черный/белый 0,5
10 Ксеноновая лампа от 09 блока желтый/черный 1,5

14-пиновый разъём ДЛЯ фары с АДАПТИВНЫМ светом
1 CAN BUS оранжевый/черный 0,35 идет к контакту 18 на 55 блоке (корректора)
2 CAN BUS оранжевый/коричневый 0,35 идет к контакту 19 на 55 блоке (корректора)
3 Не используется в адаптивной фаре
4 Питание фары пр. SB43(л.ф.) черный/серый1,0; SB44(п.ф.) черный/коричневый1,0
5 Ксеноновая лампа земля Коричневый 0,5
6 Ксеноновая лампа от 09 блока желтый/черный 0,5
7 Поворотники, габариты, дневной свет земля Коричневый 1,0
8 Не используется в адаптивной фаре
9 Поворотники от 09 блока Черный/белый 0,5
10 Габариты серый/черный 0,35
11 Соленоид шторки ближний/дальний Белый/желтый 0,35
12 Дневной свет от 09 блока Белый/черный 0,5 на фаре *ВЕ* (со светодиодами) не используется на автомобиле с дв. 6,0 литров провод отсутствует
13 Не используется в адаптивной фаре
14 Адаптивный свет земля Коричневый 1,0

1 Перебираем разъемы фар (Ненужные провода удаляем, нужные втыкаем)
2 Прокладываем провода CANBUS (витая пара) от фар к 55 блоку (установлен за щитком приборов)
3 Перебираем разъем 55 блока (Ненужный провод удаляем, CANBUS втыкаем)
4 Устанавливаем новый 55 блок
5 Прокладываем провода питания (1,0 мм2) от фар к блоку предохранителей В(левая сторона торпеды), подключаем соотв 43 и 44 предохр 10А
5 Кодируем 09 блок в соответствии с установленной фарой
6 Кодируем, проводим адаптацию, затем базовую настройку 55 блок

Номера разъемов 14 пин 1J0973737
Номер нового блока корректора 4L0907357

Имеем динамическую коррекцию света фар и поворотные линзы.
!НЕ ИСПОЛЬЗУЙТЕ СТАРЫЕ ПРОВОДА ПИТАНИЯ ФАР.
!ВСЕ ОТРЕЗАНЫЕ ПРОВОДА СЛЕДУЕТ ЗАИЗОЛИРОВАТЬ.

Переделываем проводку:
14пин < 10пин
1 < CAN-H от диапазона ксеноновой [55]
2 < CAN-L от диапазона ксеноновой [55]
3 < 3 не используются в 14 контактном разъеме, изолируем.
4 < 8
5 < 1 земля
6 < 10
7 < 2 земля
8 < не используется в 14 контактном разъеме.
9 < 9
10 < 4
11 < 6
12 < 5 - в фарах W12 этот провод не используется!
13 < не используется 14 контактном разъеме.
14 < 7 земля

[Павлучио]

Еще есть вариант переложить проводку в фарах и оставить свои блоки. Я делал именно так. Правда у меня небыло поворотных линз, поэтому было проще.

[Zubeiyr]

Инфа хорошая блок нашел б/у за 4000 рубля (думаю нормально) на Avito новый 12000 стоит думаю не зачем а вот по поводу проводов нужен электрик. А вот по поводу кан шины тянуть какие провода использовать.

и еще на форуме читал один просто взял внутрености заменил фар пишет все подошло только разьем переделал тут вообще не че менять не надо как думаете

[kakawyn]

можешь просто снять свою проводку вставить в эти фары и ничего не менять
для кана обычная витая пара

[serega86]

Ну я использовал оригинальную проводку, хотя можно было и любые похожие провода взять.
номера ориг.
000979980A - 10 метров, 0,35мм.
000979982A - 10 метров, 1мм.

[Zubeiyr]

1J0 973 737 номер вроде такой разьемов 14 пиновых.

думаю буду свой внутренности вставлять фары в руки попали там блоков нет
мой одни только подойдут этот - 4E0 907 476 Блок управления газоразрядной.
а этот надо покупать - 4F0 941 329 D Блок управления адаптивного освещения.

[kakawyn]

serega86
А вот мне интересно ты сам рисовал схему переподключения?
Кана в фарах нет и по твоей схеме можно чудеса наделать с фарами.

[serega86]

Глеб, я строго все по этой распиновке делал. Ее нашел на западном форуме.
В смысле нет кана в фарах? Провода 1 и 2 есть кан и выходят из разъема фары.
У меня все работает без проблем! Фары у меня от W12 "BE".

[kakawyn]

serega86
Я вот схему смотрю
значит в 14 пинах
1,2,3,4 пины идут на корректор в обеих фарах на разные пины 55 блока.У тебя же и правая и левая на 19-18 а так по схеме только левая фара пин 4 в 18 и пин 2 в 19.А 3 у тебя вообще не участвует 4 на 8 тоже не понятно на постоянное питание если питание 23 на 55 блоке
55 корректор 3,2 пин соответственно кан.Кан всегда обозначается и я не уже сказал кан комфорт выкинуть на улицу это нонсенс,хотя 18 и 19 пины это не кан.Кан в целях безопасности на улицу не тащут.
поэтому и задал вопрос,ты уверен,что у тебя двигаются линзы?
В Любом СЛУЧАЕ я уверен в некоректной работе твоих ФАР.
Больше похоже на схему с 14 пин на 10 пин.

[serega86]

Глеб, все работает! Линзы двигаются и галогенка в бок работает. Фары адаптировались и о шибок никаких нет!

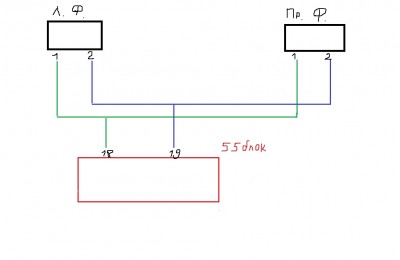

Вот нарисовал как я кан подсоединил:
Что касается питания, пытаюсь вспомнить:
4 пин от каждой фары соединил с новыми проводами (1 мм. сечением, а старые шли по 0,5 мм.) и заводил в левую колодку с предами, создал им отдельное новое питание через преды.
А питание 55 блока (23 пин) я не трогал, на сколько помню оно вроде идет на предохранитель №4.
Вообщем как то так.

[serega86]

Вот я уже сам запутался
Глеб, а куда идут 2 и 3 пины кан провода с 55 блока? По моему на 09 блок?
Чет не пойму, но они у меня остались на 55 блоке. Я убрал только 5 пин. и добавил 18 и 19, больше ничего не трогал.

[kakawyn]

Я то понял как ты их подключил.
Мне бы ресурс откуда ты эту схему взял.
По твоей схеме не может он работать корректно...
Ты убрал управление верх/вниз 5 это только на старых блоках.
2 и 3 кан он и остался,но по кану работает 55 блок,а шлет на фары сигнал не по кану......
по всем схемам afs2 на каждую фару от 55 блока идет 4 провода,и эти провода каждый на свой пин итого получается 8 проводов выходит с 55 на 2 фары,а у тебя 2 на 2 фары итого 6 проводов где-то подвисло

[kakawyn]

Я нашел где используется так как ты подключил,на ауди с фарами trixenon.
Там действительно идет кан на блок фары.Но у нас в фарах другие блоки.
У тебя видно как линза за рулем поворачивается,когда руль крутишь?

[kakawyn]

Все разобрался...все правильно подключил,эльза запутала меня

[serega86]

Ок!

[Zubeiyr]

так как точно подсоединить что бы все работало когда руль крутишь и верх и вниз коректор точная схема
срочно надо

[ZhAmAn]

Zubeiyr viewtopic.php?f=151&t=47074

[serega86]

Зубейр, в чем конкретно сложность возникла?

[Zubeiyr]

не все ок заработала. спасибо всем
теперь хочу поставить зеркала рестаил вот думаю там не сложно будет блоки не надо наверное менять

[serega86]

Фары подключил по той распиновке, которая выше?
По зеркалам не подскажу, не добрался еще.

[kakawyn]

зеркала просто меняются,без смены блоков.
