Гидравлический блок управления АКПП (блок клапанов)

[vitaliy]

Всем привет!
Вот наконец-то нашел немножко времени, чтоб выложить информацию по разборке гидраблока управления АКПП. Видать заинтересованные люди нашего клуба уже заждались этого отчета . Ну вы особо не пинайте меня, так как в то время когда обещал выложить отчетик, то пришлось уехать за границу по работе и вот сейчас неделю назад только вернулся .
Вобщем предстявляю вашему вниманию фотоотчетик по гидроблоку клапанов АКПП с символом FBG от рестайла.
Так вот если кто-то надумает разбирать гидроблок клапанов АКПП, будьте предельно внимательными и делать это лучше всего на на поверхности на которую предварительно подстелена чистая тряпочка или что-то вроде этого и желательно побольше по периметру.
Для начала представляю тех.документацию для лучшего просмотра и понимания дальнейшей информации, но к сожалению в двух частях, так как большие файлы целиком нельзя выкладывать.

5HP24 ZF - гидроблок клапанов часть 1.pdf

(215.88 КБ) 1301 скачивание

5HP24 ZF - гидроблок клапанов часть 2.pdf

(204.49 КБ) 901 скачивание

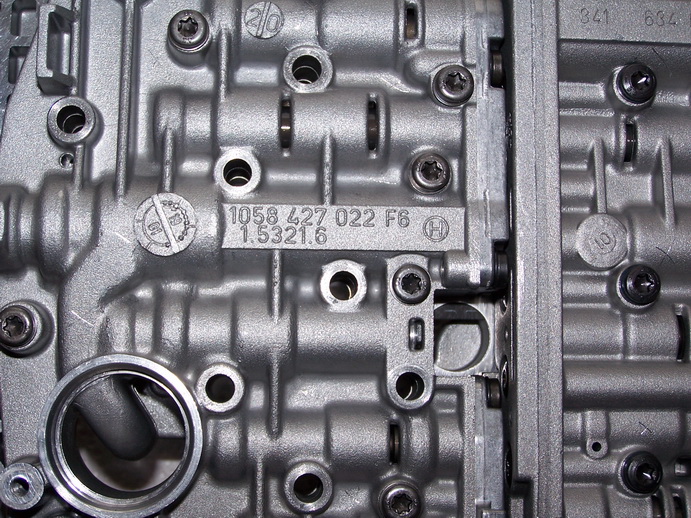

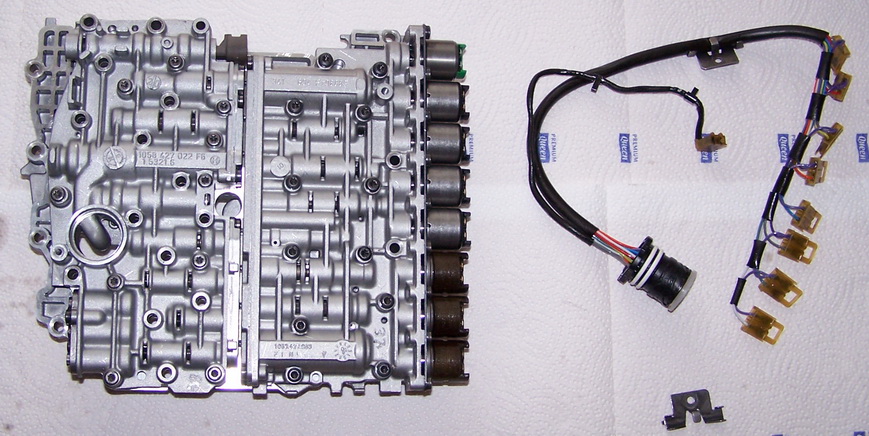

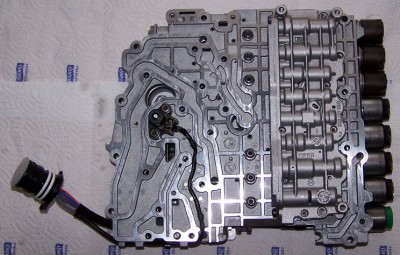

Гидроблок управления АКПП в сборе

[vitaliy]

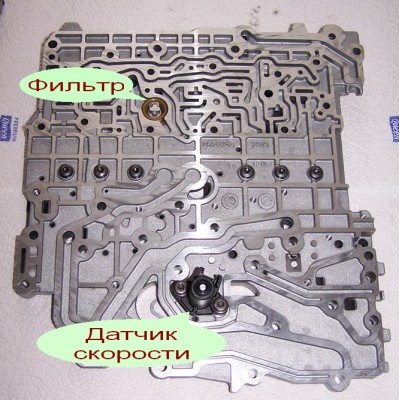

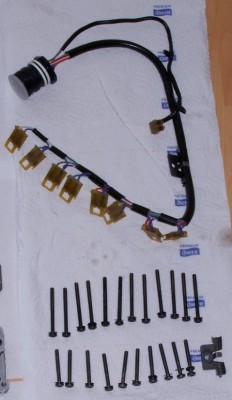

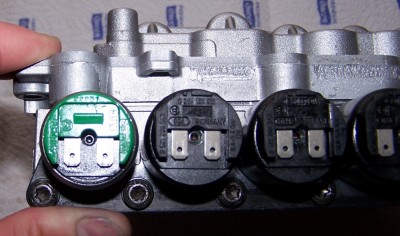

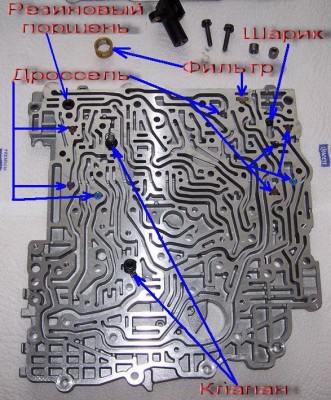

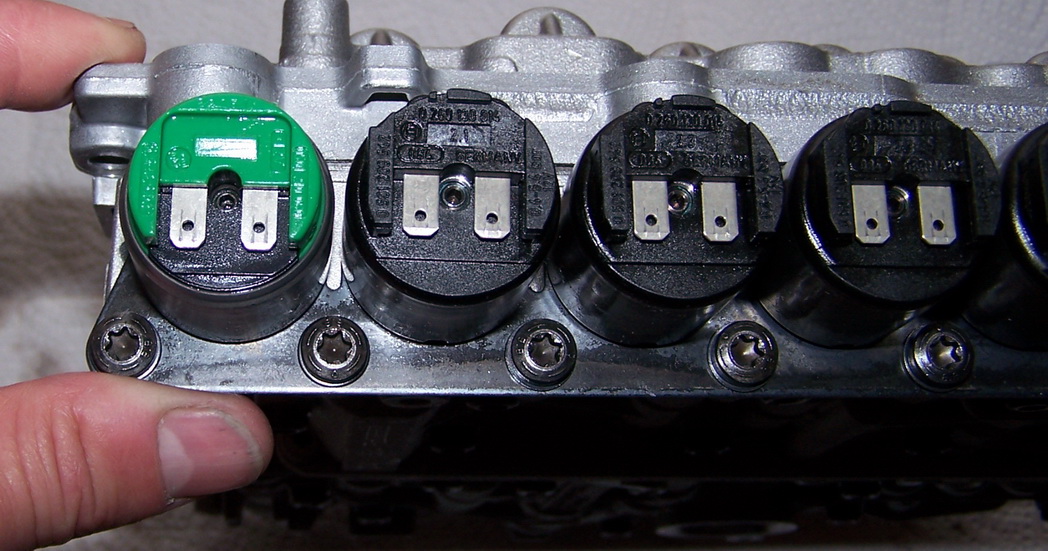

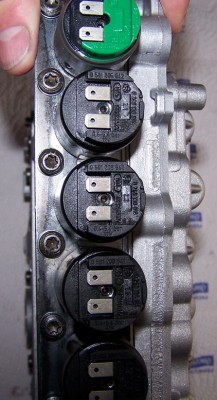

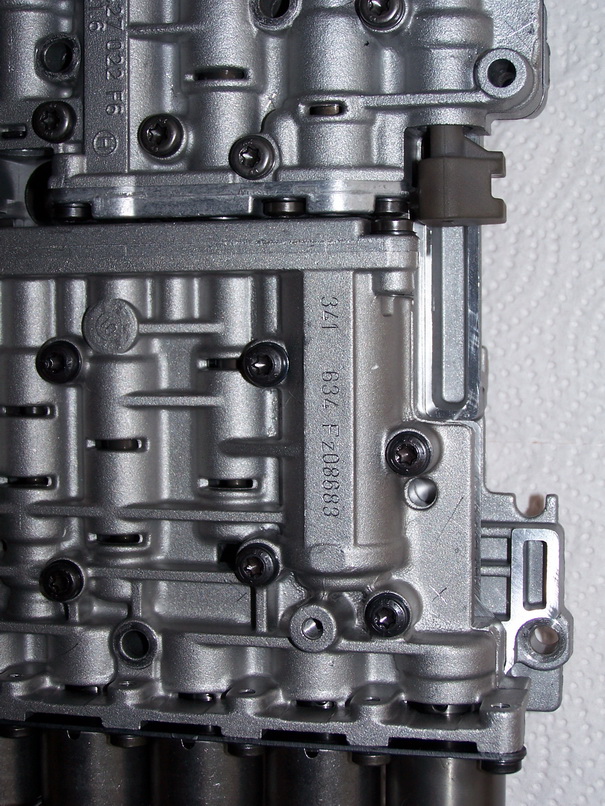

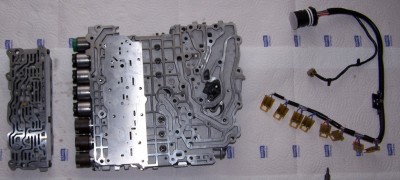

Теперь располовиниваем гидроблок и здесь внимание аккуратно, так как в самой маленькой части сидит клапанок с пружинкой (на фото нижний правый угол - видно пружинку и сам клапанок возле самой меньшей части). Однако можно не беспокоиться, так как дальше будет показано где должен быть этот клапан, если вы его уже не потеряли Снимаем датчик, чтоб в далнейшем он нам не мешал и чтоб не повредить.

[vitaliy]

Продолжение следует

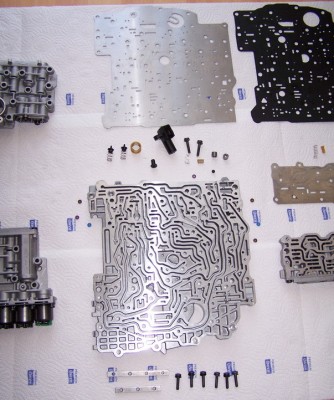

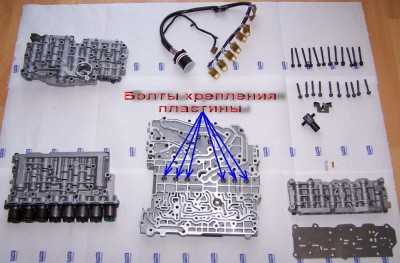

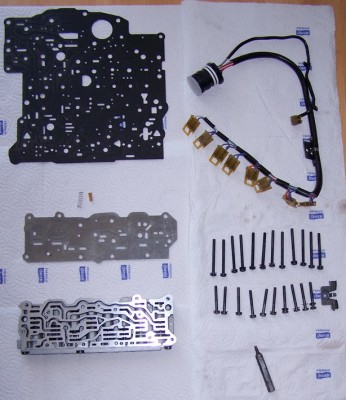

Затем ослабляем болты крепления пластины и рекомендовано держа элемент гидроблока пластиной вверх откручиваем пластину. ВНИМАНИЕ! После чего предельно аккуратно снимаем пластину и прокладку, так как под пластиной 8 маленьких дросселей, которые нельзя перепутать местами, поскольку они все с отверстиями разного диаметра и два клапана. При снятии пластины маленькие дроссели могут прилипнуть к пластине, поэтому каким-то способом обозначит какой дроссель где стоял.

[vitaliy]

[vitaliy]

[vitaliy]

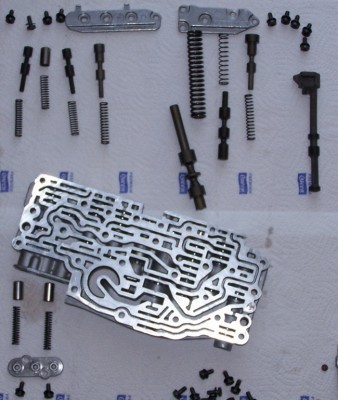

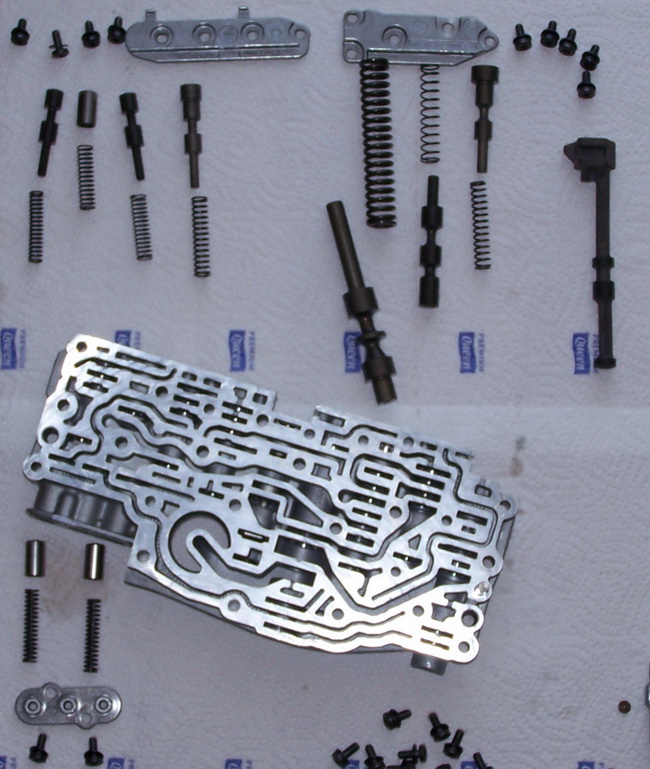

Затем разбираем каждый элемент гидроблока отдельно, при этом уже эти процедуры можно проводить смелее, так как уже больше нет никаких мелких элементов, которые могут повылетать и не известно куда их потом вставить. Однако не стоит забывать о том, что еще много элементов содержат в себе пружины, которые действуют на поршни и причем с относительно большой силой. Так же при дальнейшем разборе следует не перепутать местами поршни так как некоторые из них очень похожи и одинаковы, а соответственно рекомендовано, чтоб они после сборки работали на своих притертых местах (если конечно не будут заменены новыми).

[rakiim]

Суперски... А вот гидроблок это ужас а не система Чтобы в нее лезть и ремонтировать наверно надо быть героем

[vitaliy]

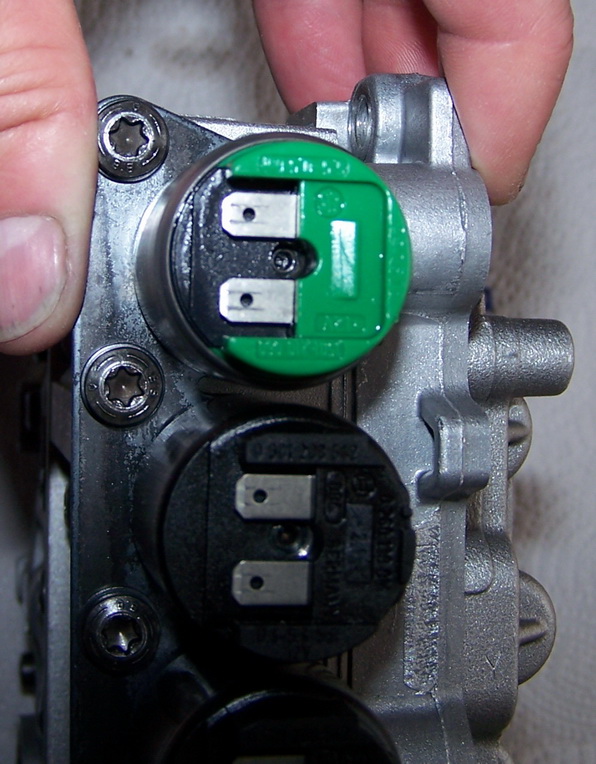

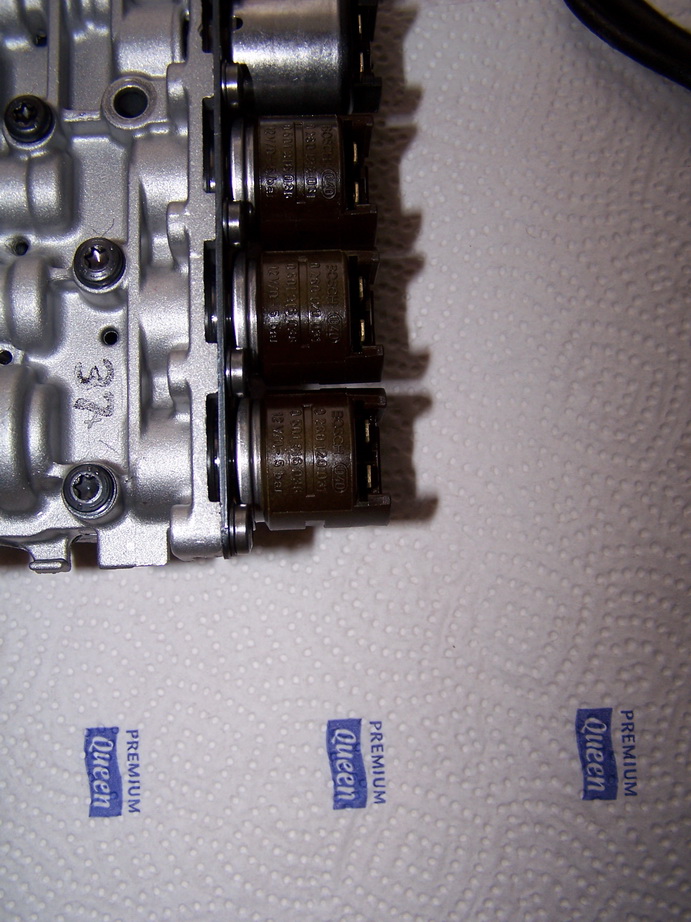

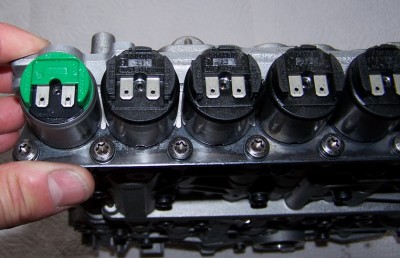

Электроклапана можно смело продуть сжатым воздухом, они содержат только фильтр (сеточку) и отверстия.

[vitaliy]

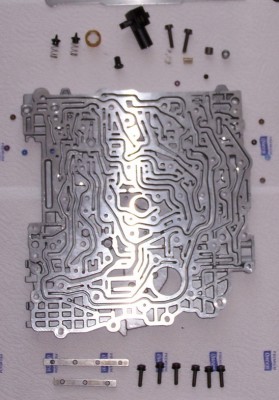

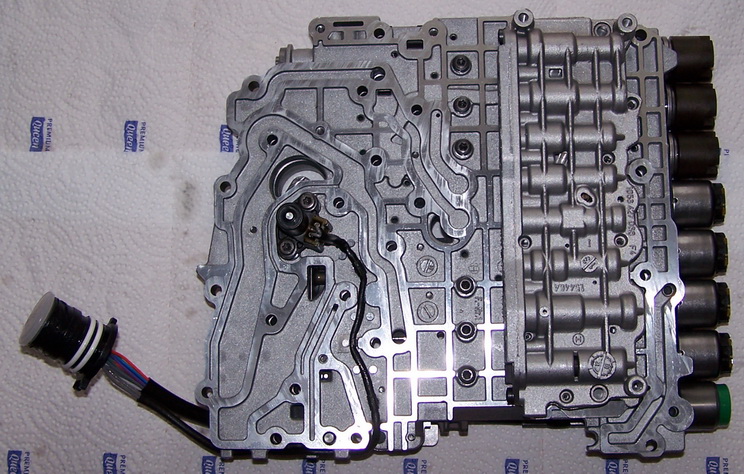

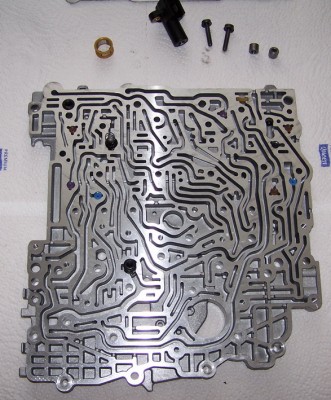

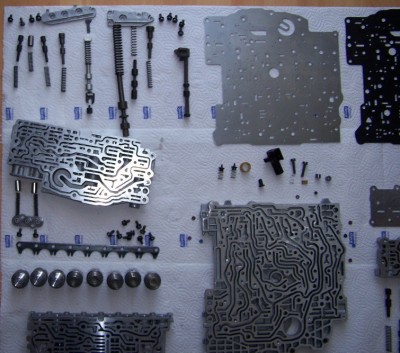

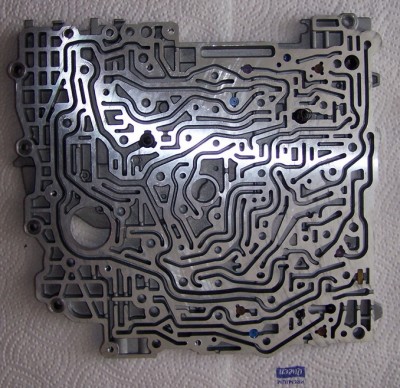

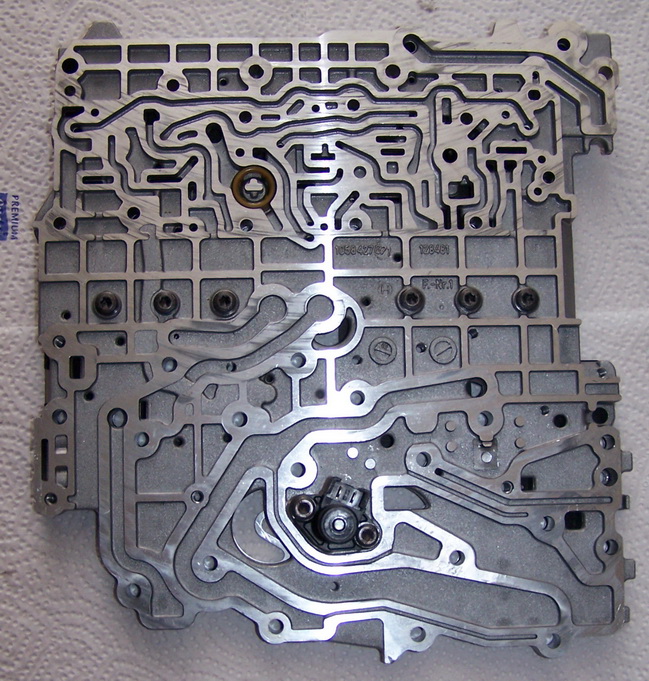

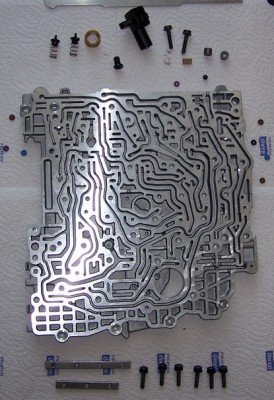

Центральная часть гидроблока со всеми ее принадлежностями, т.е дроссели, клапаны и т.д.

[vitaliy]

[vitaliy]

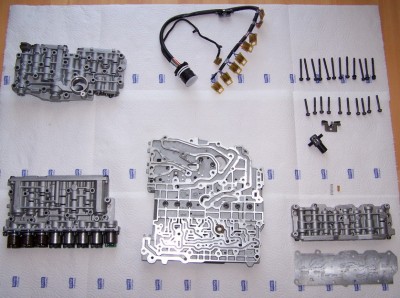

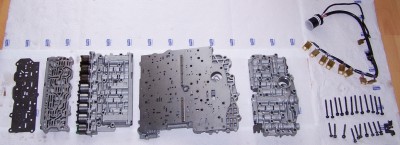

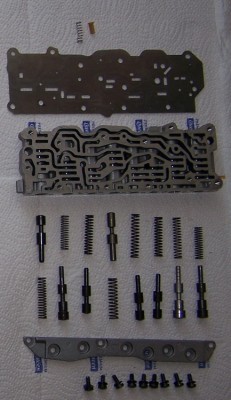

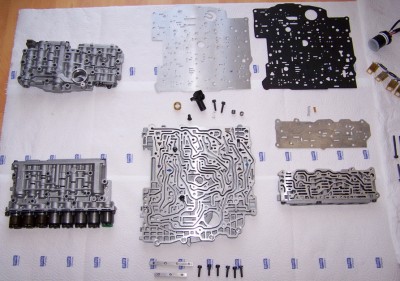

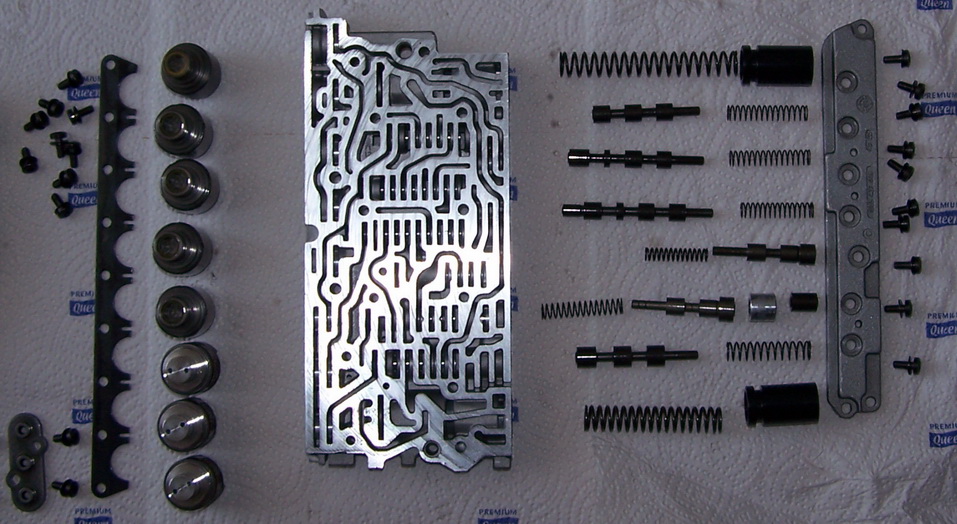

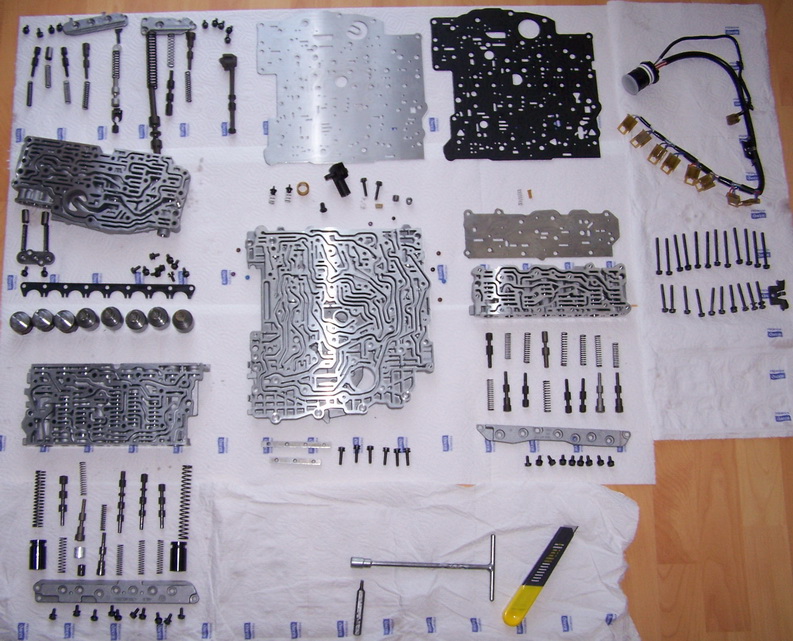

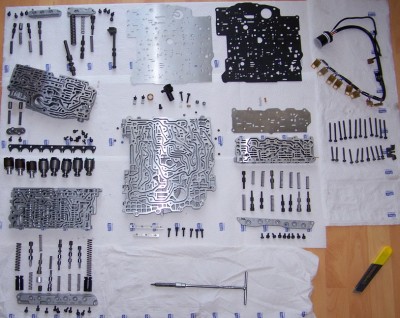

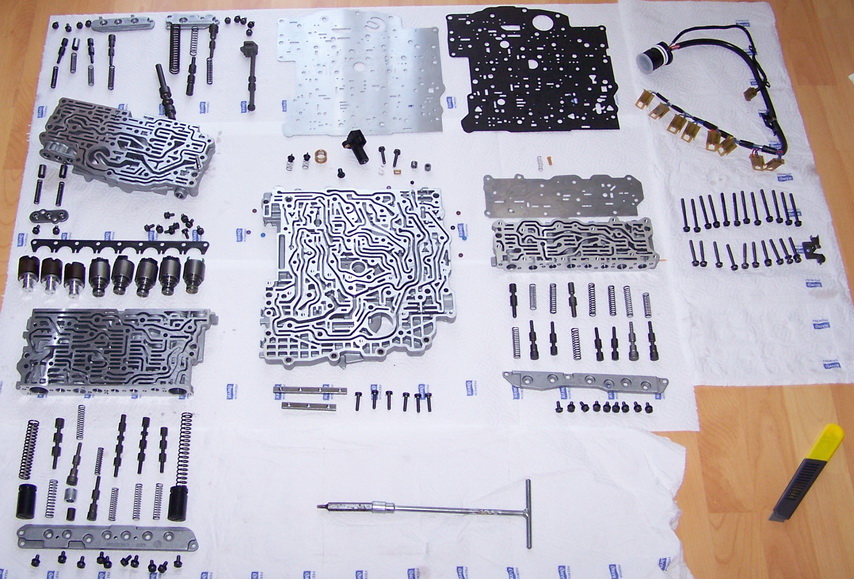

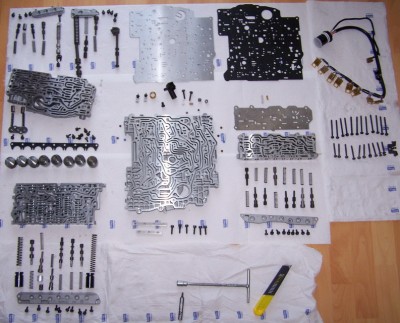

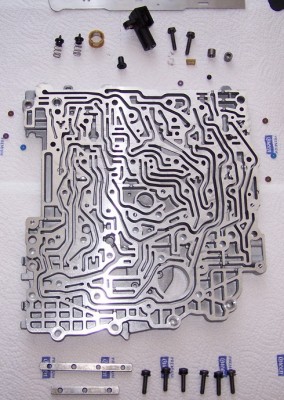

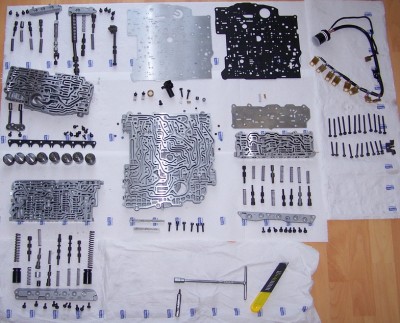

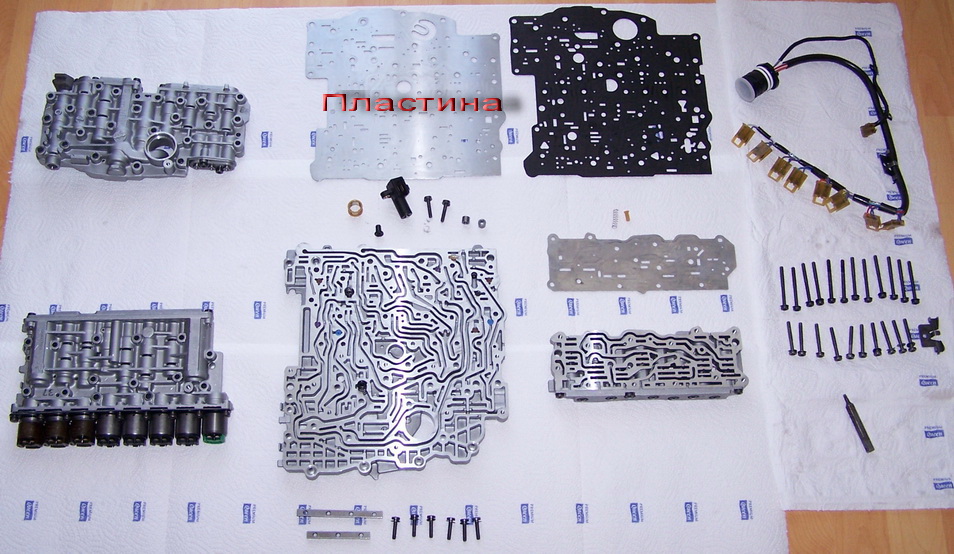

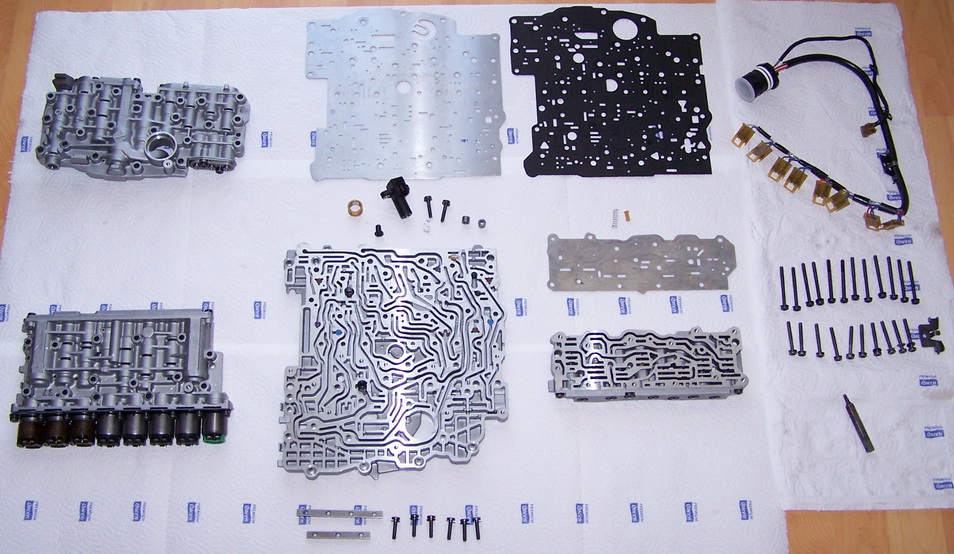

Далее на фото видны все элементы гидроблока в разобранном виде

[vitaliy]

[vitaliy]

ВНИМАНИЕ! После разборки всех элементов необходимо тщательно все промыть

После промывки и дефектовки всех элементов, можно приступить к сборке.

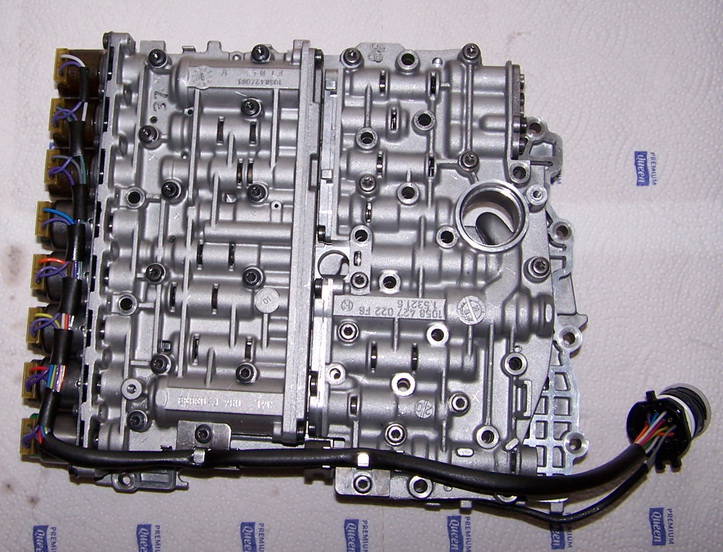

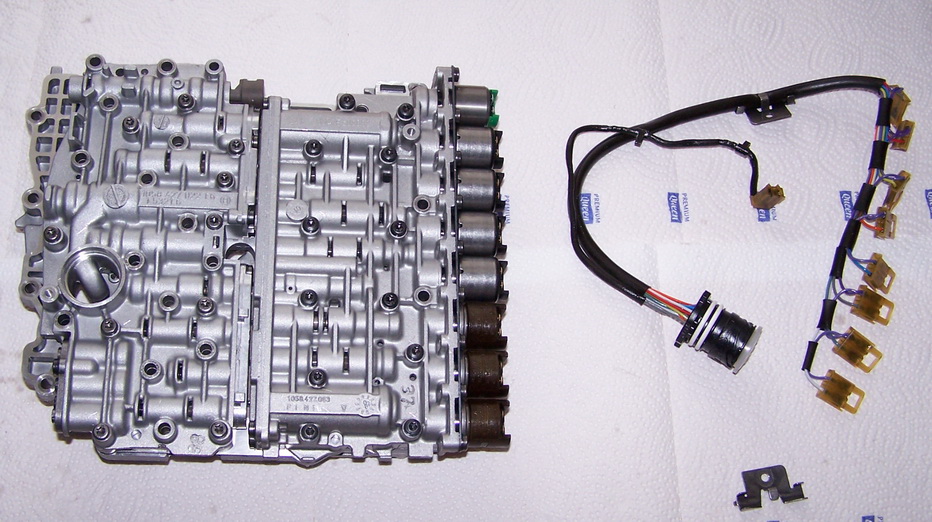

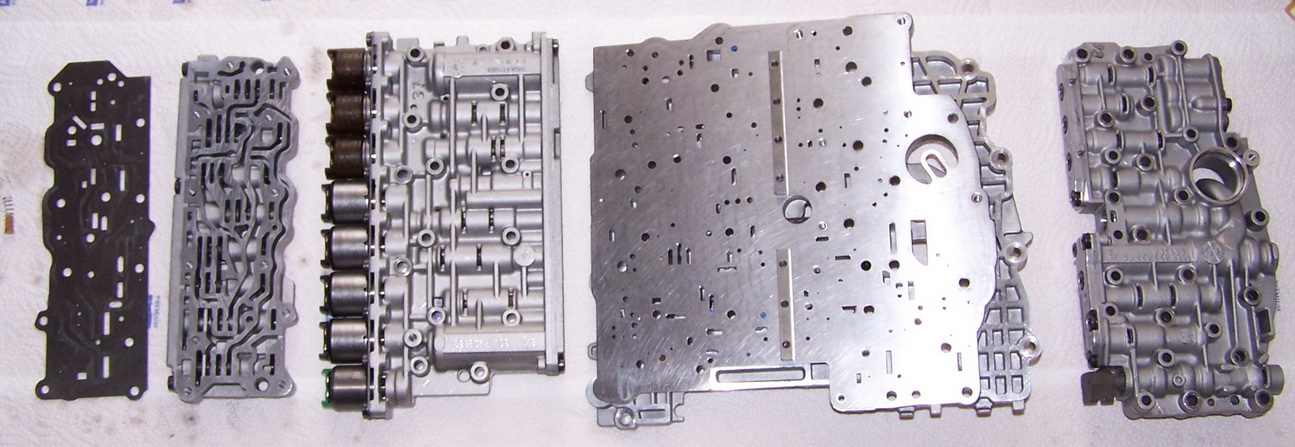

Все части (половинки) гидроблока после сборки

[O`Breea]

Виталь, обалдеть! Молодчина! Теперь понятно что это за зверь!

[vitaliy]

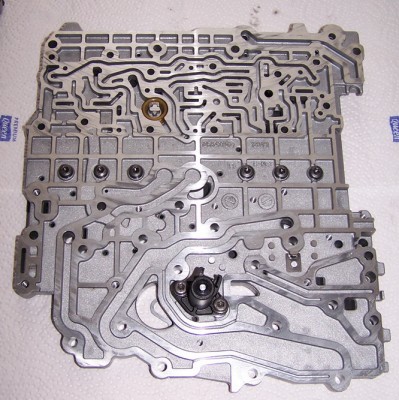

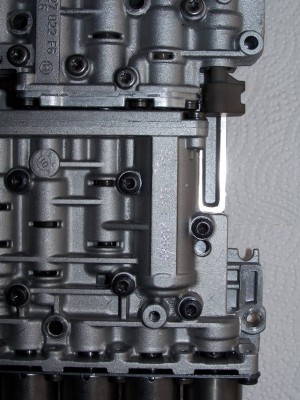

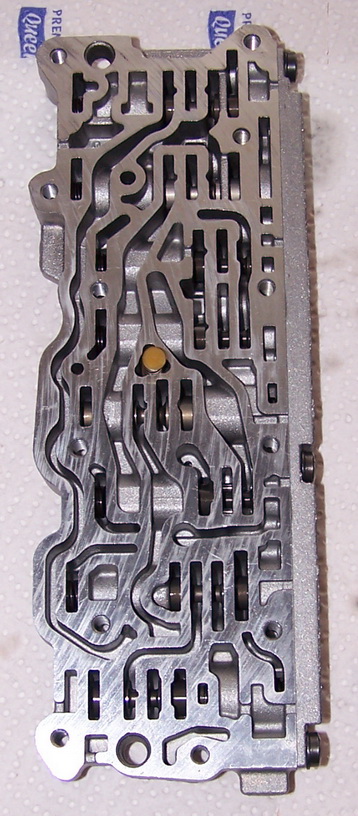

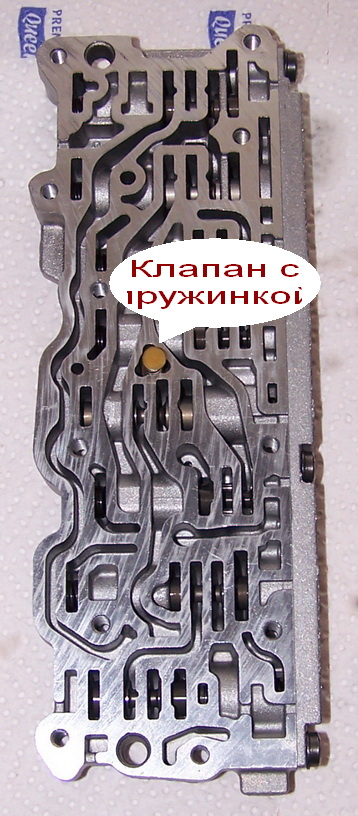

Место расположения клапана с пружинкой, о мкотором упоминалось выше, а также его видно на фото выше выложенных

[vitaliy]

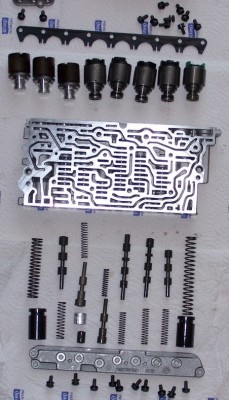

Далее фото уже собранных частей гидроблока

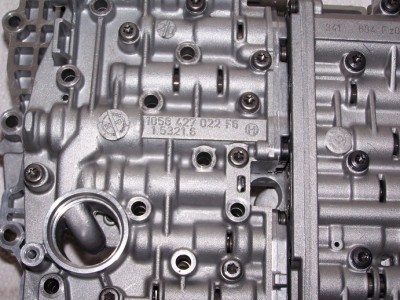

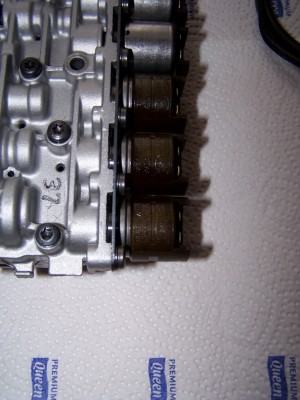

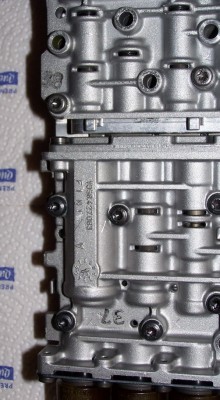

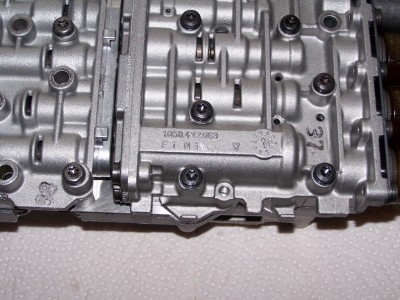

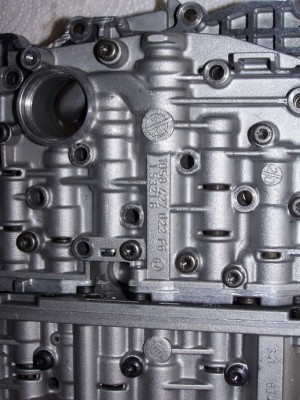

Далее немного фото с номерами на элементах гидроблока

[Sten]

Да!

[vitaliy]

[vitaliy]

[vitaliy]

[vitaliy]

[vitaliy]

Очень важно, чтоб при сборке поставить новую прокладку.

[тюник]

Новую прокладку поддона?

Чем лучше мыть,куда и чем дуть?

Как масло сливал,чтобы не перелить?

[vitaliy]

Да еще что могу добавить, уже писал в своем отчете, гидроблоки от дорестайла и рестайла не взаимозаменяемы.
Пожалуй все. Всем удачи. Может что-то мог упустить, пишите будем по ходу разбираться. Еще один нюансик, мне промывка и сборка не помогла, пришлось менять на новый. Возможно можно было бы поиграться с заменой всех внутренностей, но их у нас было сложно достать.

[Ivan71]

Отчет супер! Но вопросы остались теже, что и тюника. Если бы добавил коментов с самого начала (ну типа сливаем масло.....) было бы вообще супер!

p.s. Я чего то пропустил наверно. Ты чего туда полез-то?
