Ремонт 5hp19 FLA (01V)
Добрый вечер всем, случилась у меня небольшая беда, после переборки в фирменном сервисе ZF(провернуло втулку маслонасоса), текло масло с корпуса межосевого дифференциала, на что там мне порекомендовали заменить корпус из - за микротрещины в корпусе, помимо того поменяли мне гидротрансформатор и масляный насос, написали полную разборку - сборку и чистку гидроблока. проездил я после ремонта тысяч 10 и решил узнать что же течет, снял корпус(не снимая акпп) и увидел завернутый сальник, поменял его и катался ещё тысяч 10, после чего начались пинки при переключении, на 1 и второй передаче была небольшая пробуксовка(которая в скором времени стала очень сильно заметна) последней точкой в решении самому перебрать кпп стал сильный щелчек при движении назад, после чего машина в положении селектора в R покатилась как на нейтралке вперед ( как ни странно после пары раз переключений селектора в положение D / N / R она поехала).
- Вложения
-

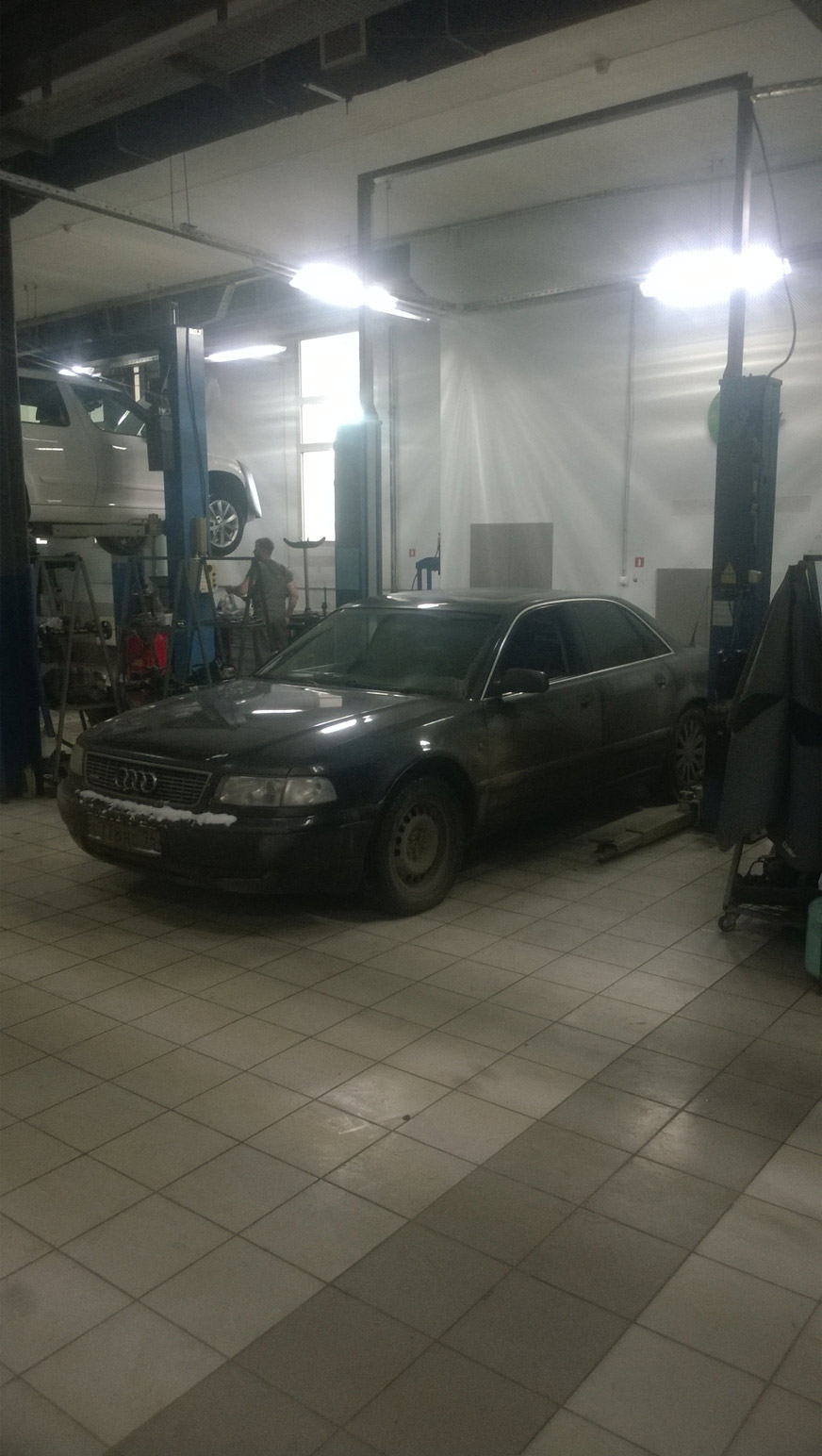

- Заехал своим ходом к себе на работу
- WP_20151109_001.jpg (207.09 КБ) 5459 просмотров
-

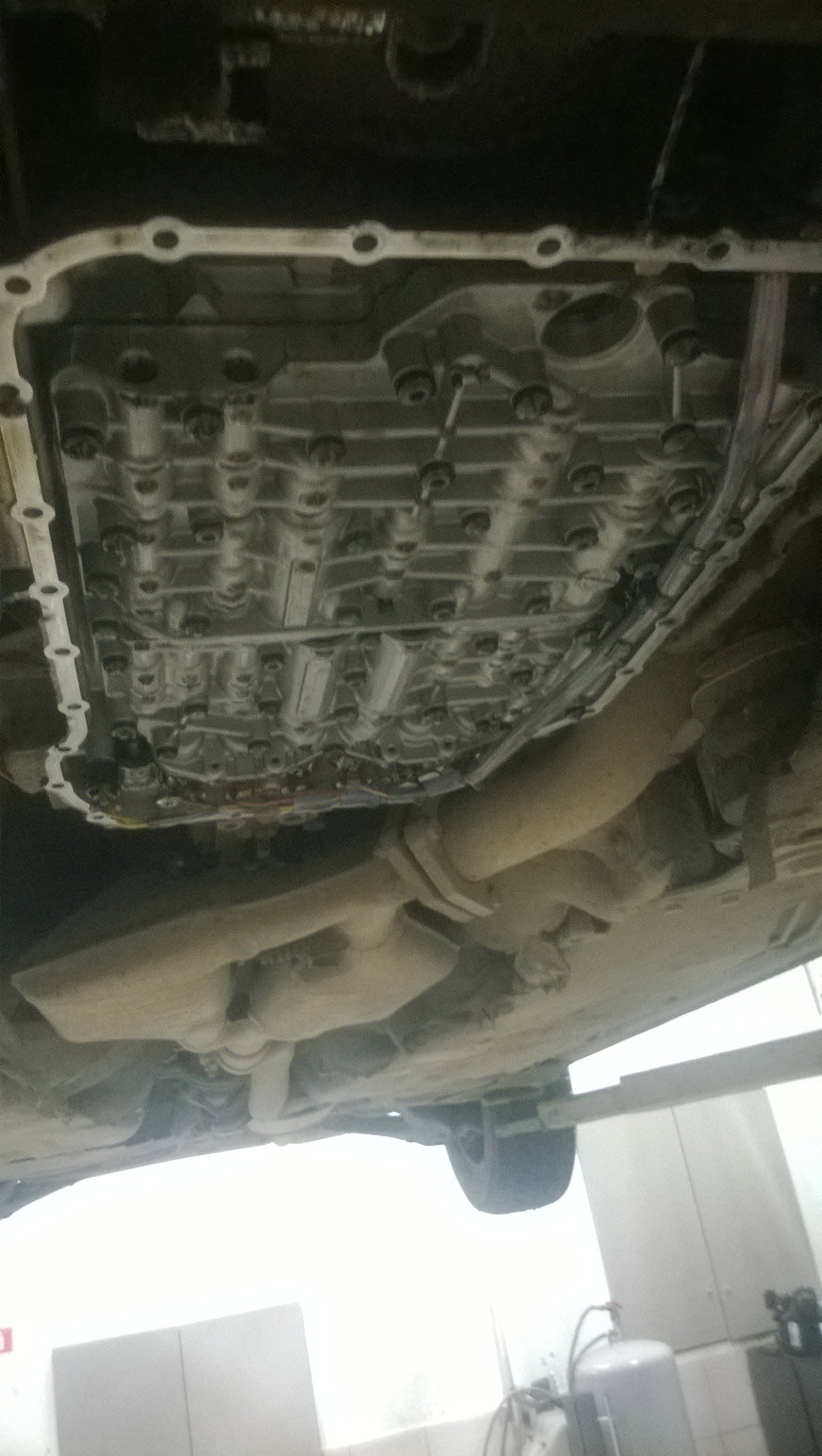

- Снял поддон и масляный фильтр
- WP_20151109_004.jpg (188.04 КБ) 5459 просмотров
-
- Снял гидроблок
- WP_20151109_006.jpg (238.92 КБ) 5459 просмотров
-

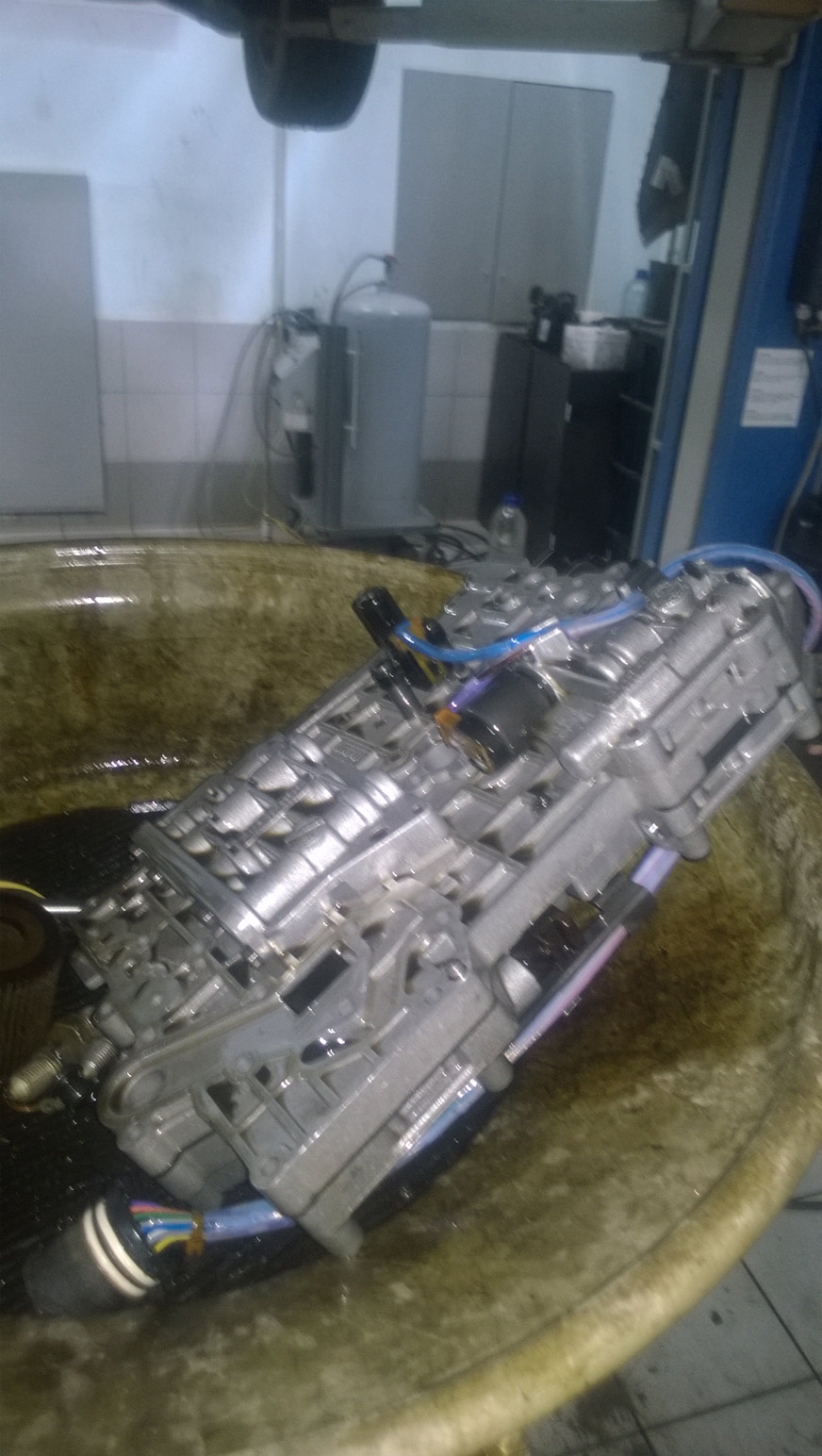

- Начал разбирать его и чистить, в белом тазике Нефрас (бензин растворитель)
- WP_20151109_009.jpg (241.58 КБ) 5459 просмотров
-
- Снял правую часть
- WP_20151109_010.jpg (247.5 КБ) 5459 просмотров
-

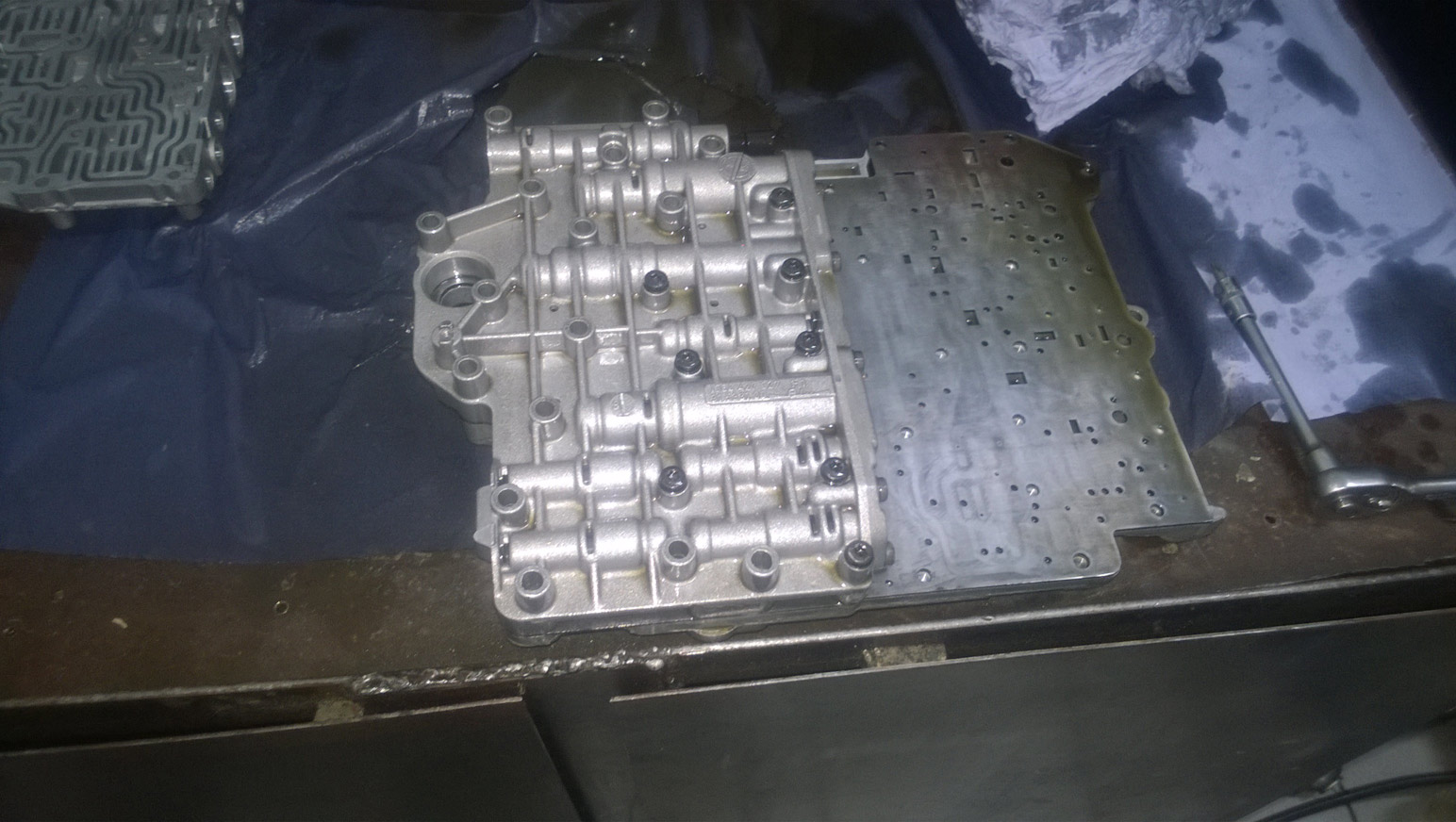

- Снял левую и аккуратно снял плиту, чтобы не потерять золотники, пружинки и шарики
- WP_20151109_011.jpg (206.69 КБ) 5459 просмотров
-

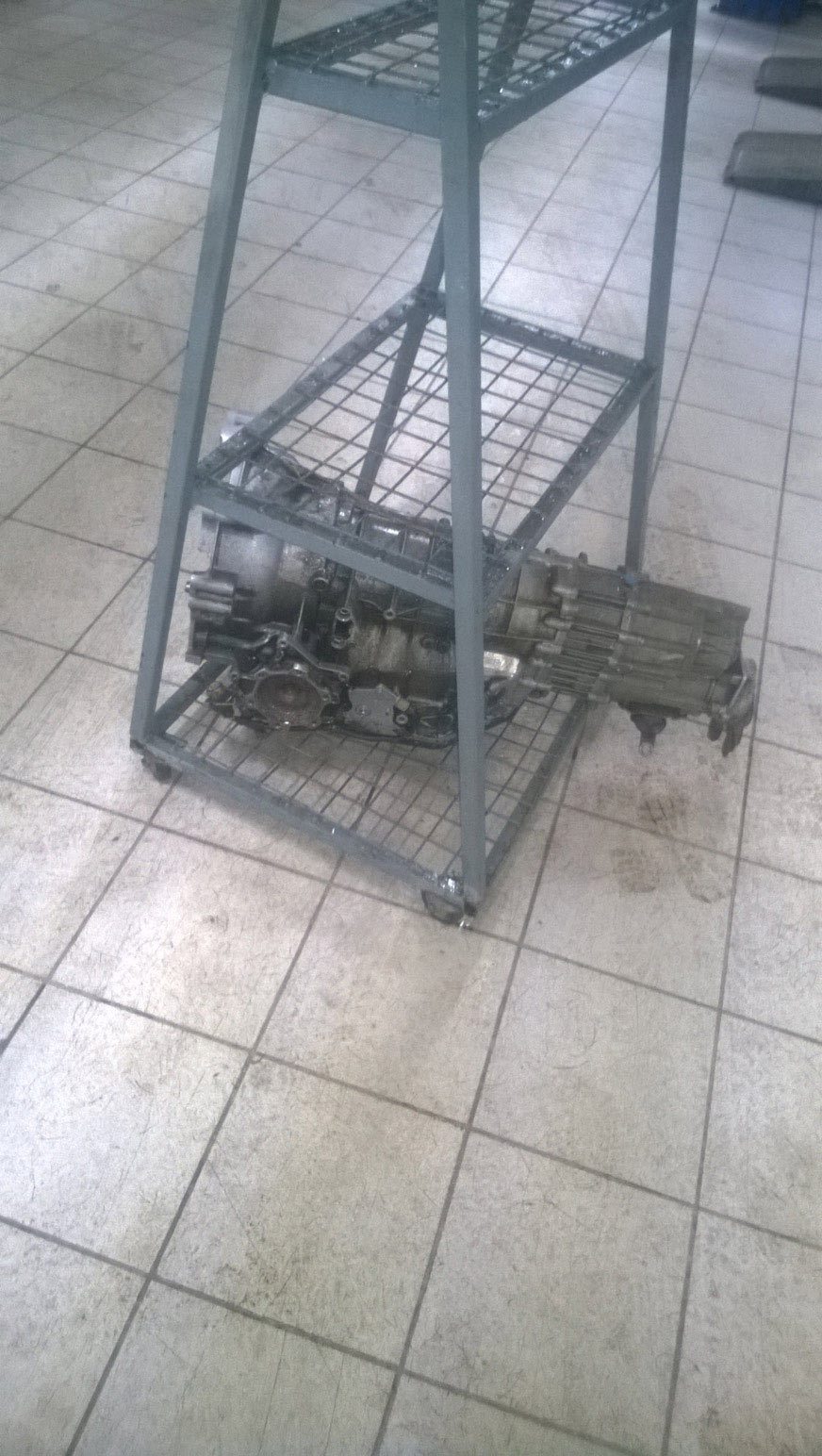

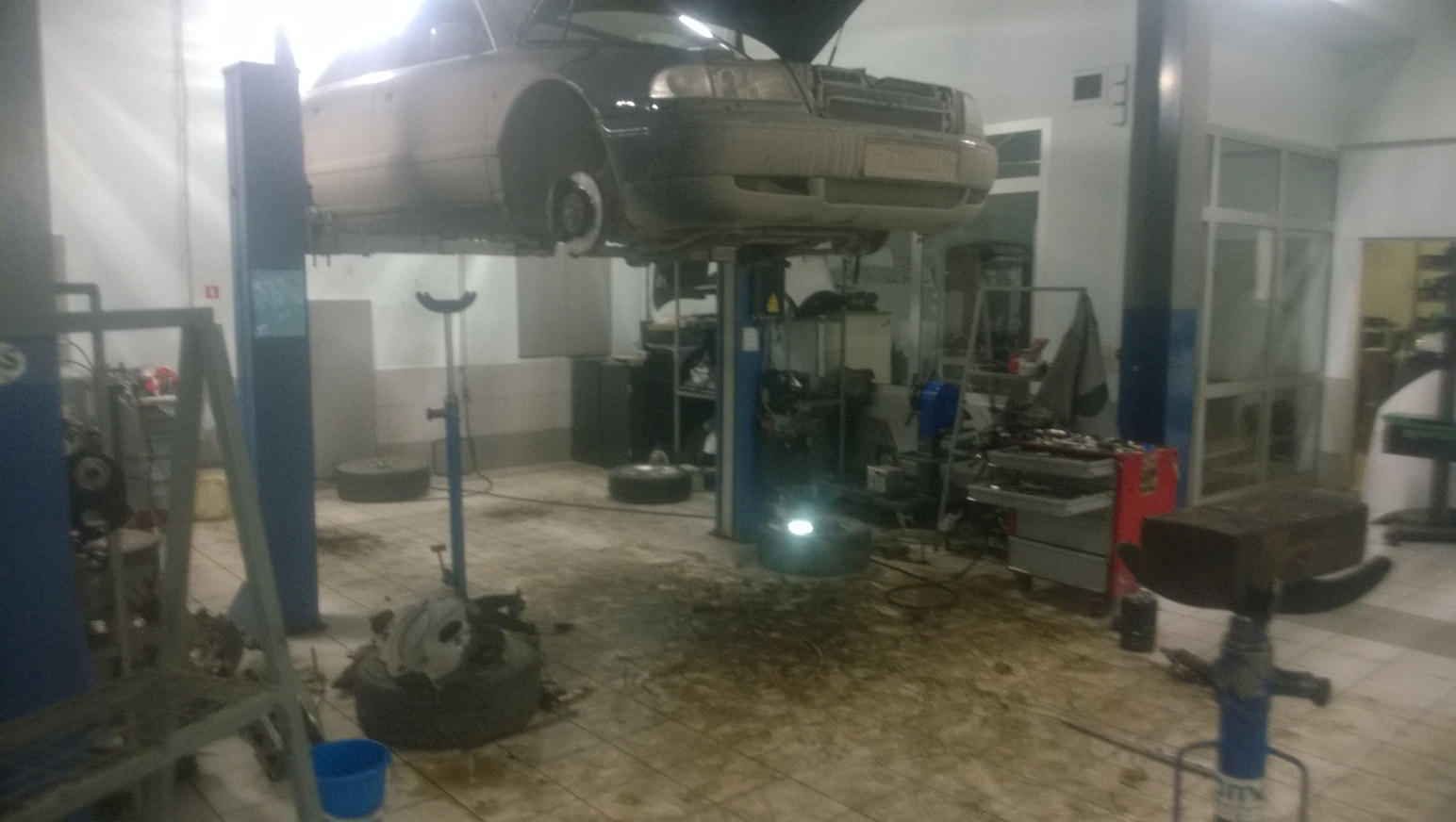

- После этого снял саму Акпп, предварительно прикрутив обратно поддон.
- WP_20151109_015.jpg (181.89 КБ) 5459 просмотров
-
- Меня очень долго ругали :-D
- WP_20151109_019.jpg (205.71 КБ) 5459 просмотров
-
- Отмыл коробку, перед разборкой
- WP_20151109_020.jpg (226.52 КБ) 5459 просмотров
-

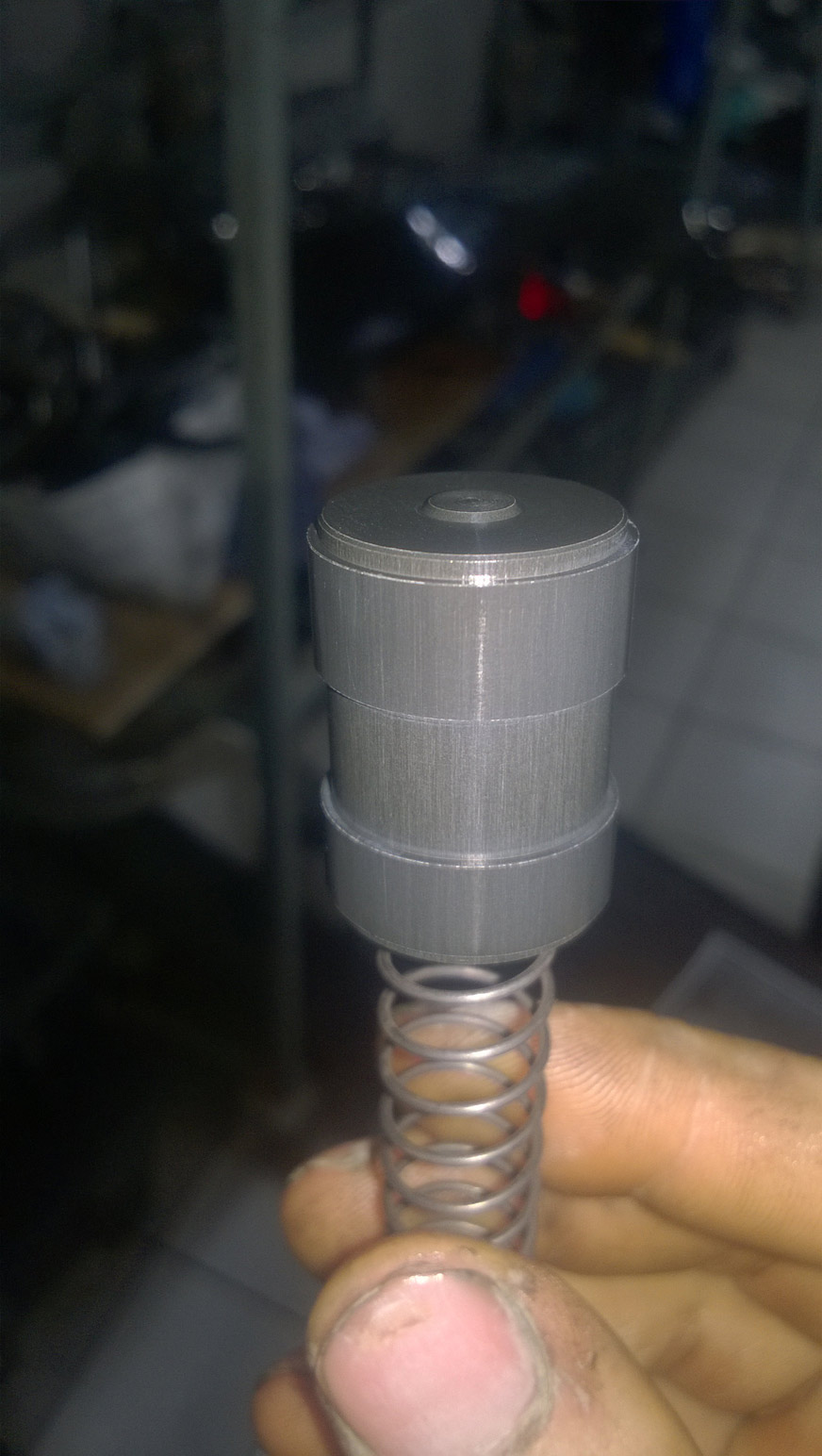

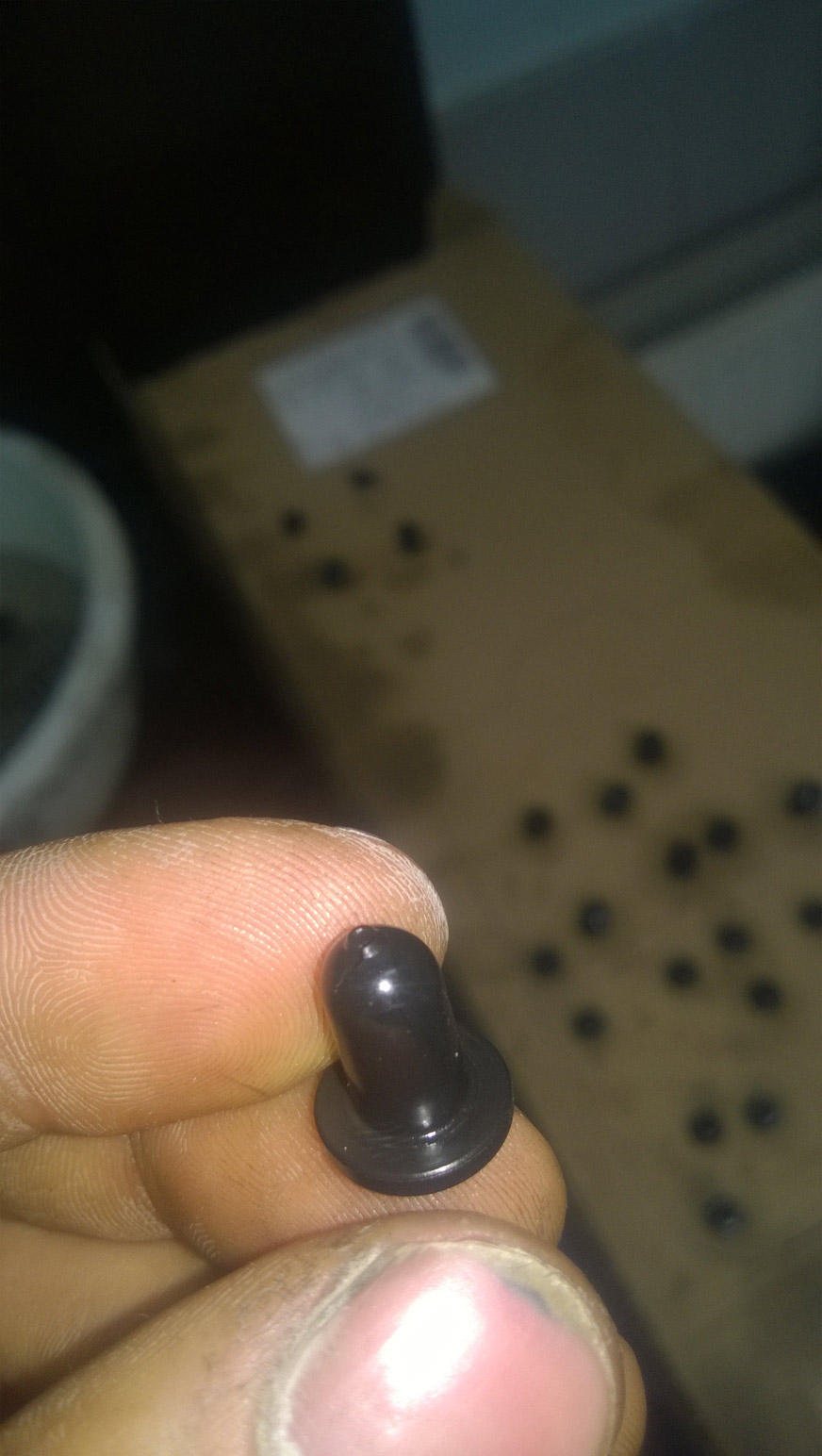

- Найдена причина ударов при переключении, лопнул гидроаккумулятор.
- WP_20151110_001.jpg (169.17 КБ) 5459 просмотров
-
- Сообщения: 74
- Зарегистрирован: Вс ноя 28, 2010 6:38 pm
- Репутация: 5
- Модель: A8 quattro 1997
- Мотор: AFB 2.5
- Город: Ekaterinburg
- Имя: Serg
Re: Ремонт 5hp19 FLA (01V)
Остальные части гидроблока упущу, у меня все в порядке, просто чистите, смотрите выработку в корпусе, после чего (если все хорошо) собираете обратно.
- Вложения
-
- Отмыл основную часть гидроблока, и убрал его в коробку, предварительно накрыв бумагой, во избежание попадания пыли.
- WP_20151110_002.jpg (211.5 КБ) 5454 просмотра
-

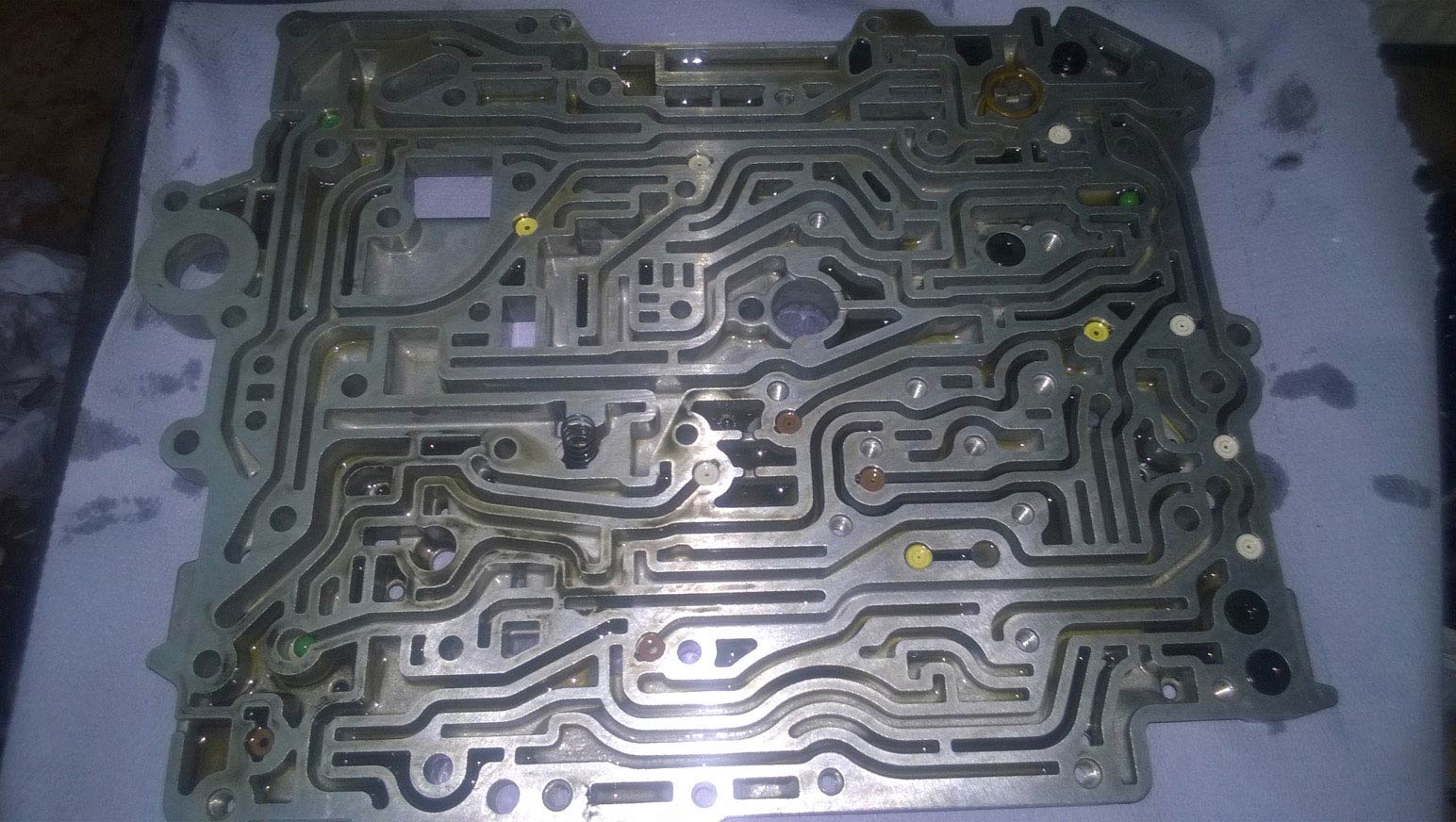

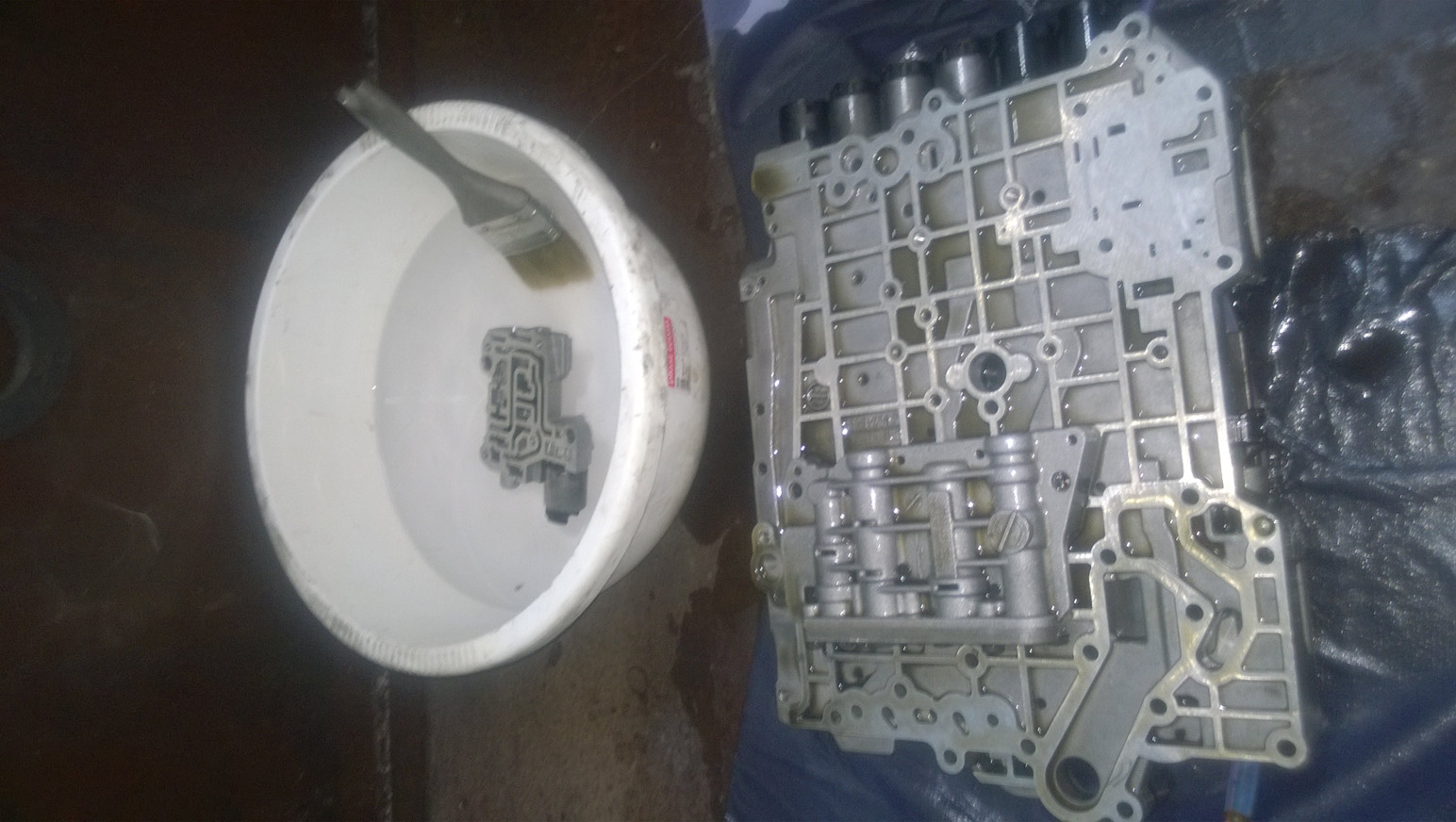

- Разбираем ещё одну часть гидроблока, моем и собираем обратно
- WP_20151110_004.jpg (219.64 КБ) 5454 просмотра
-

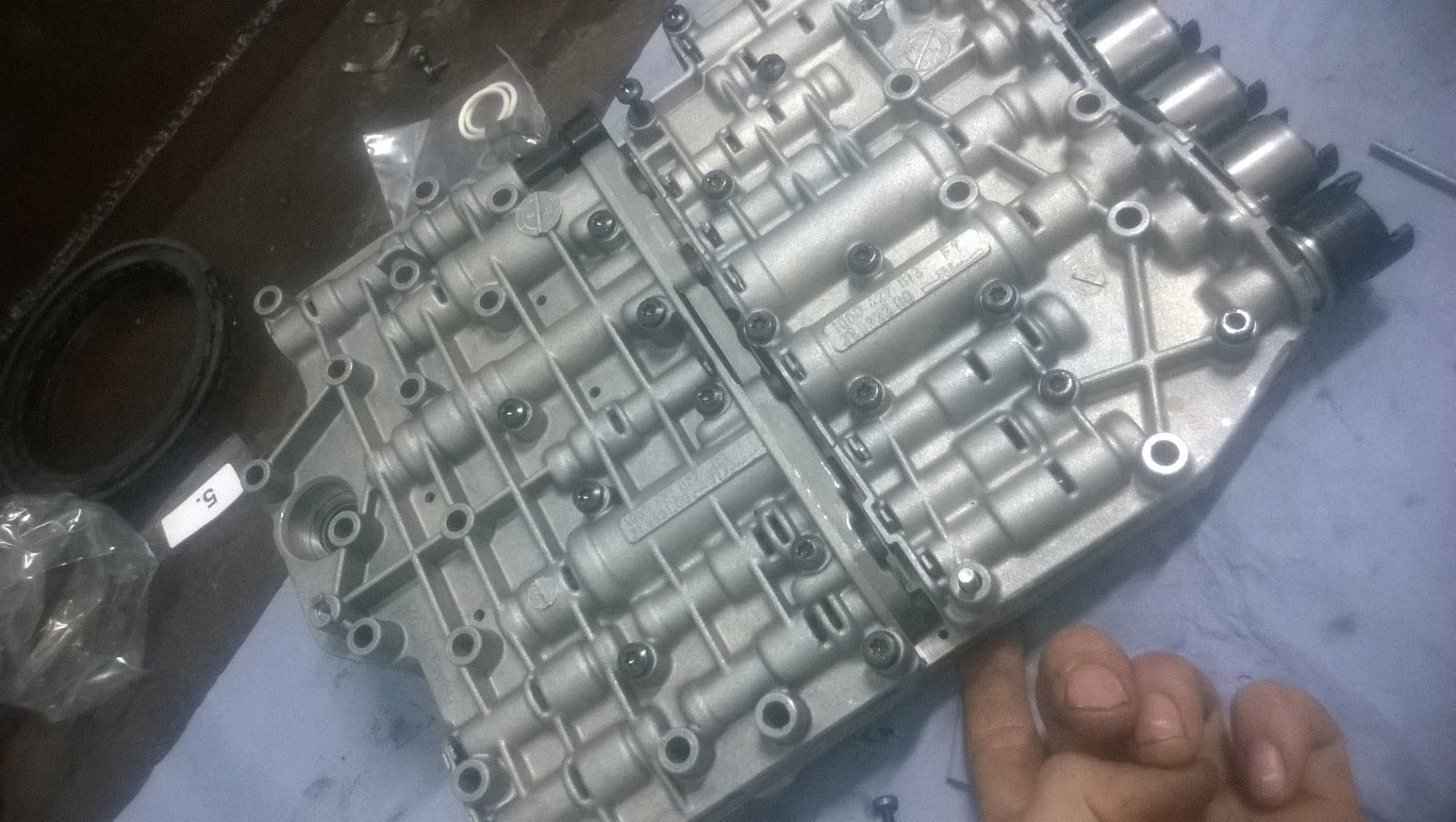

- В моем гидроблоке все поршни без выработки, и в корпусе выработки тоже не наблюдалось, забегая вперед скажу, что переключения плавные и стало все очень даже хорошо :)
- WP_20151110_006.jpg (181.64 КБ) 5454 просмотра
-

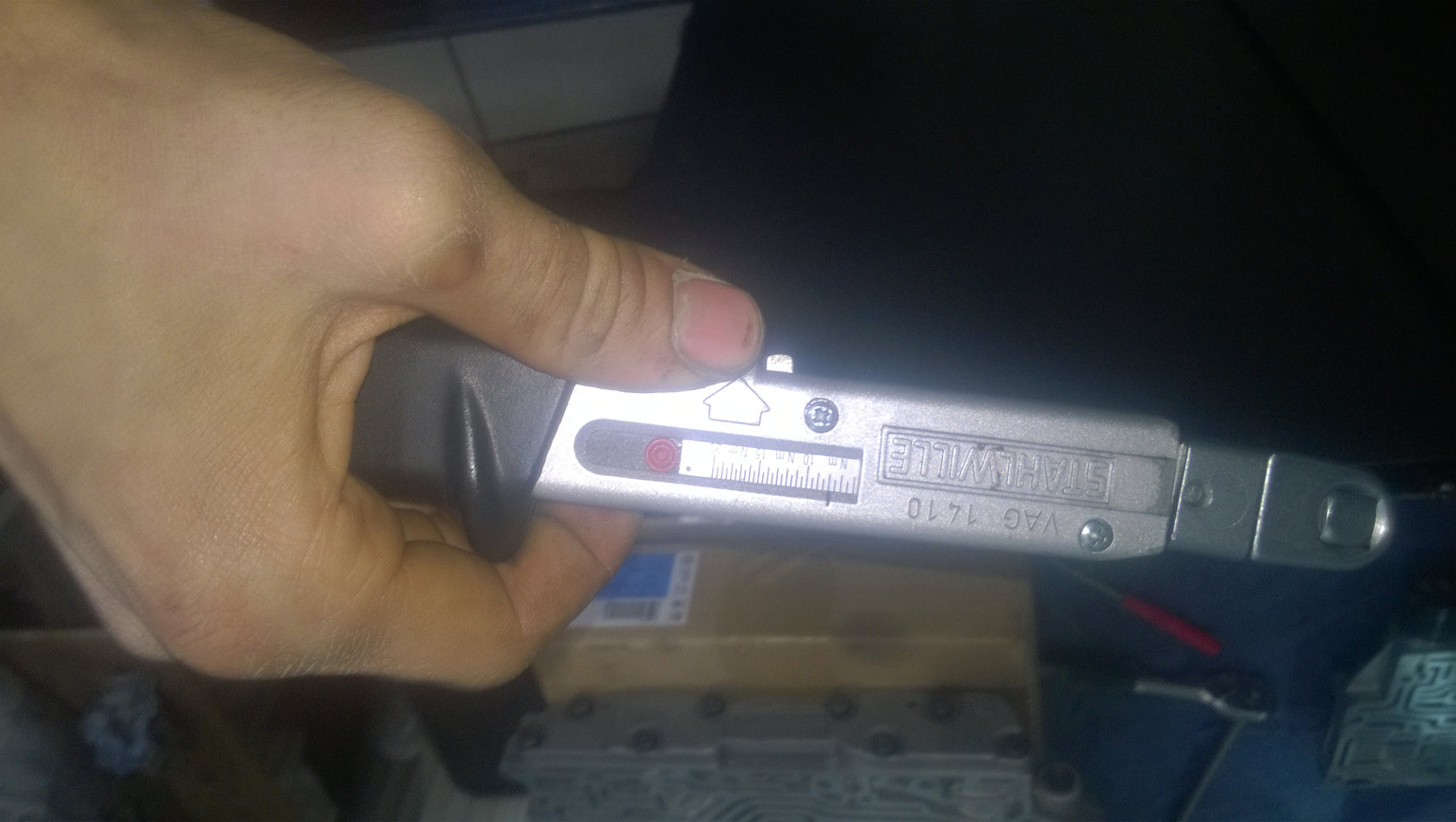

- Гидроблок протягивается 8 Нм, а к корпусу акпп 10 Нм.
- WP_20151110_009.jpg (186.05 КБ) 5454 просмотра
-
- Сообщения: 74
- Зарегистрирован: Вс ноя 28, 2010 6:38 pm
- Репутация: 5
- Модель: A8 quattro 1997
- Мотор: AFB 2.5
- Город: Ekaterinburg
- Имя: Serg
Re: Ремонт 5hp19 FLA (01V)
Приступаем к разбору самой акпп
- Вложения
-

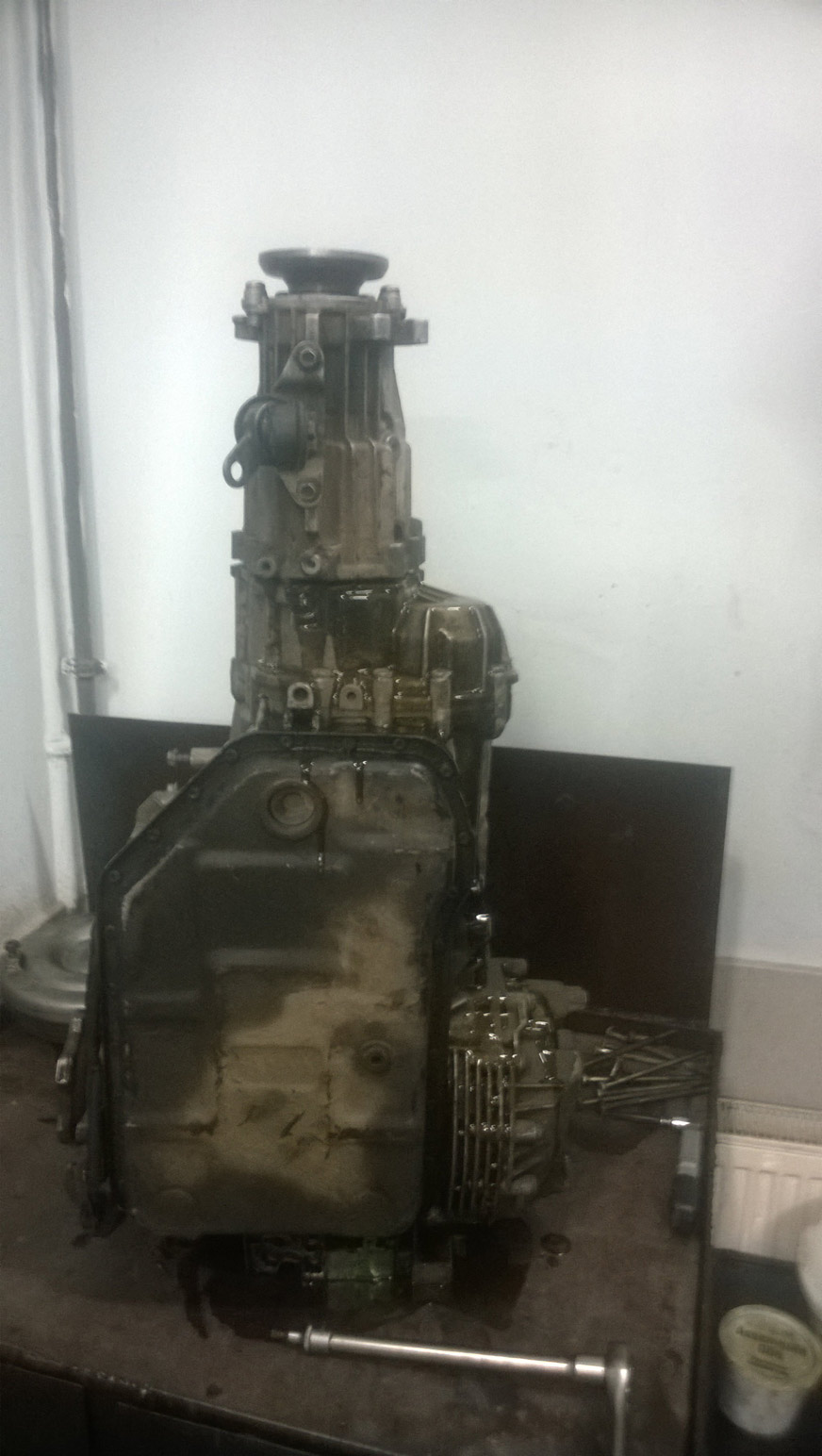

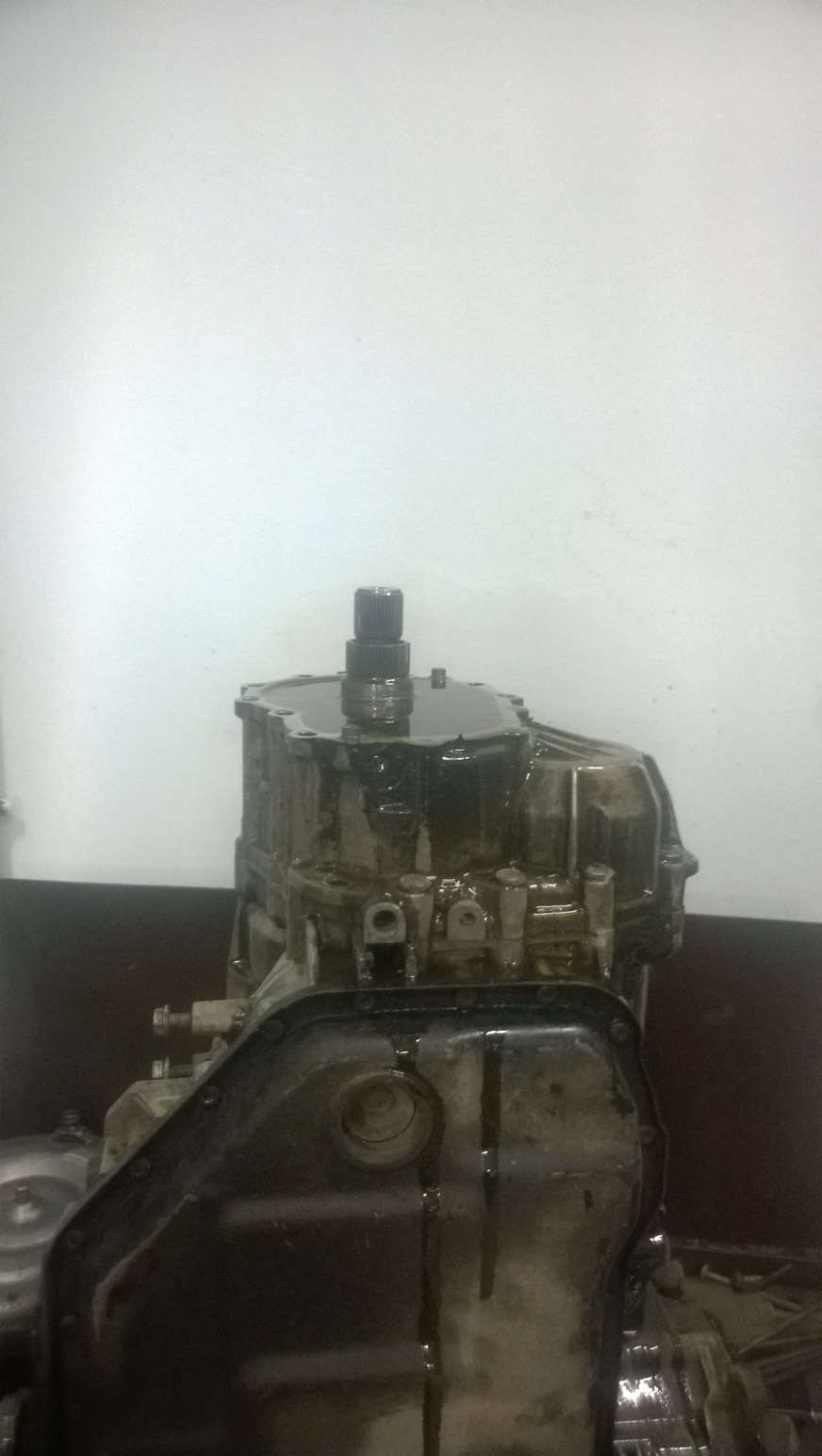

- Поставили на стол
- WP_20151110_022.jpg (180.6 КБ) 5453 просмотра
-

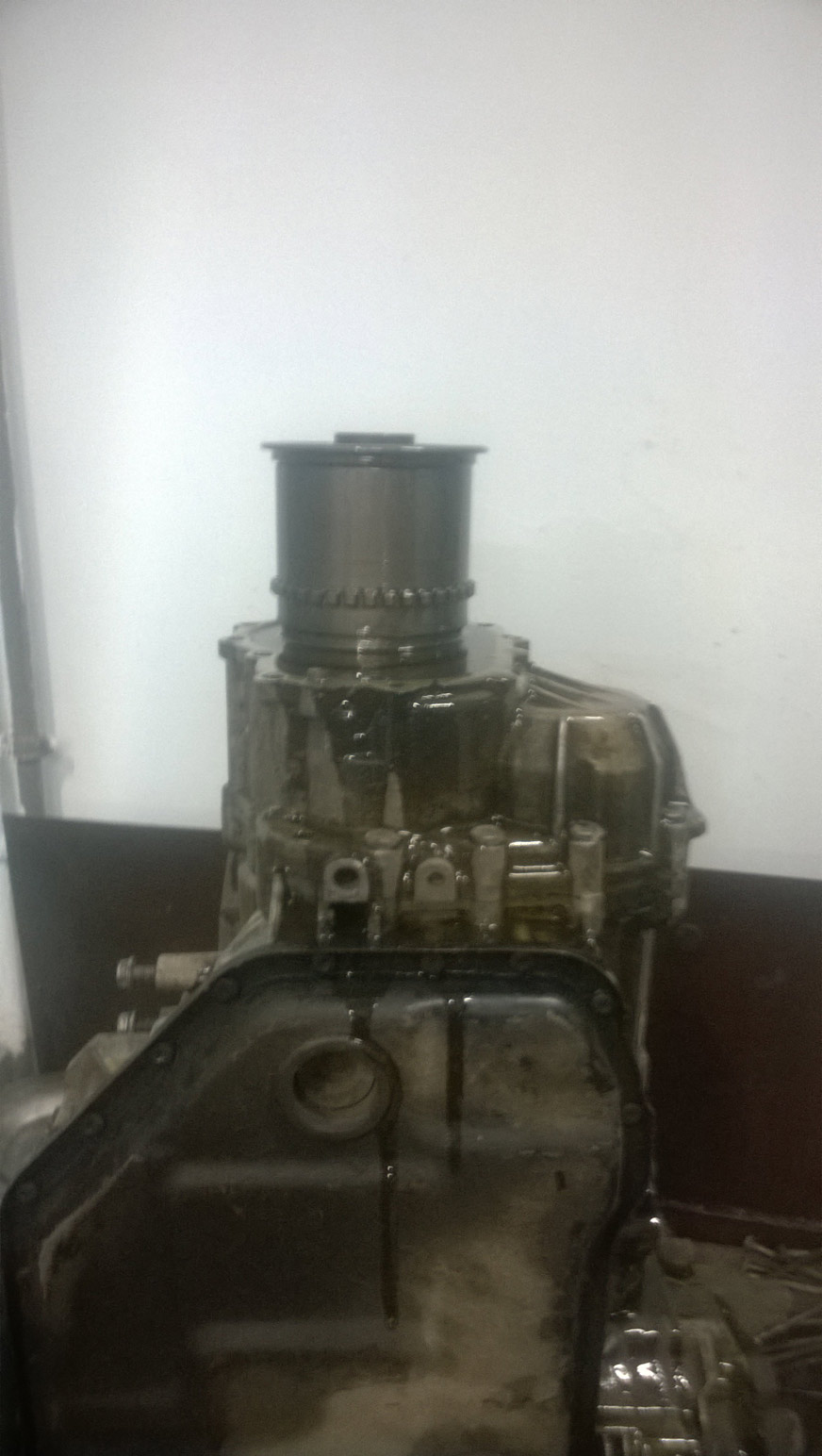

- Сняли корпус торсена
- WP_20151110_023.jpg (170.38 КБ) 5453 просмотра
-
- Сняли торсен и открутили корпус межосевого дифференциала, он подпружинен немного
- WP_20151110_024.jpg (171.7 КБ) 5453 просмотра
-
- Сняли корпус межосевого дифференциала
- WP_20151110_028.jpg (198.07 КБ) 5453 просмотра
-

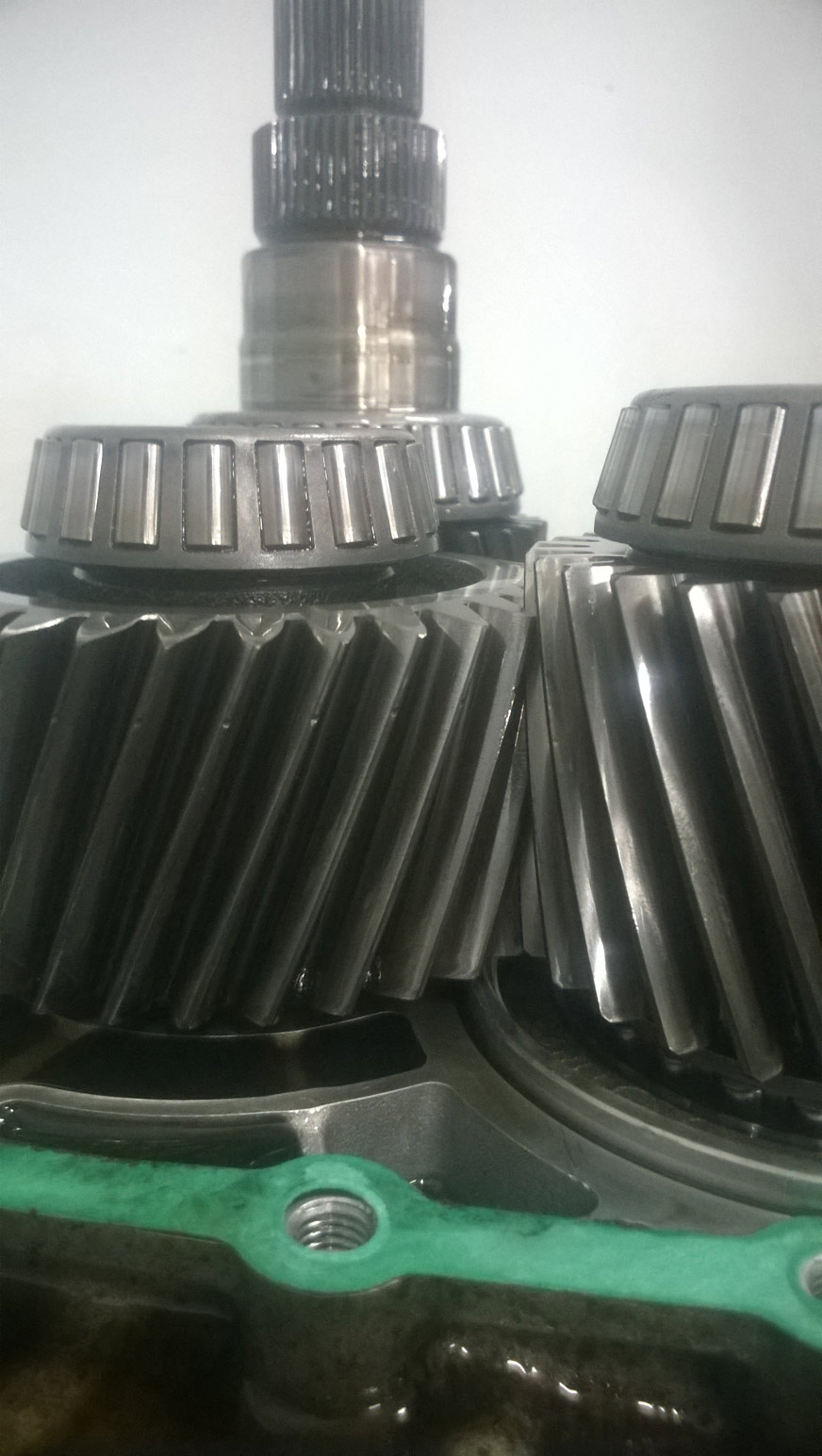

- Сняли шестерни, и сняли поддон
- WP_20151110_031.jpg (176.85 КБ) 5453 просмотра
-

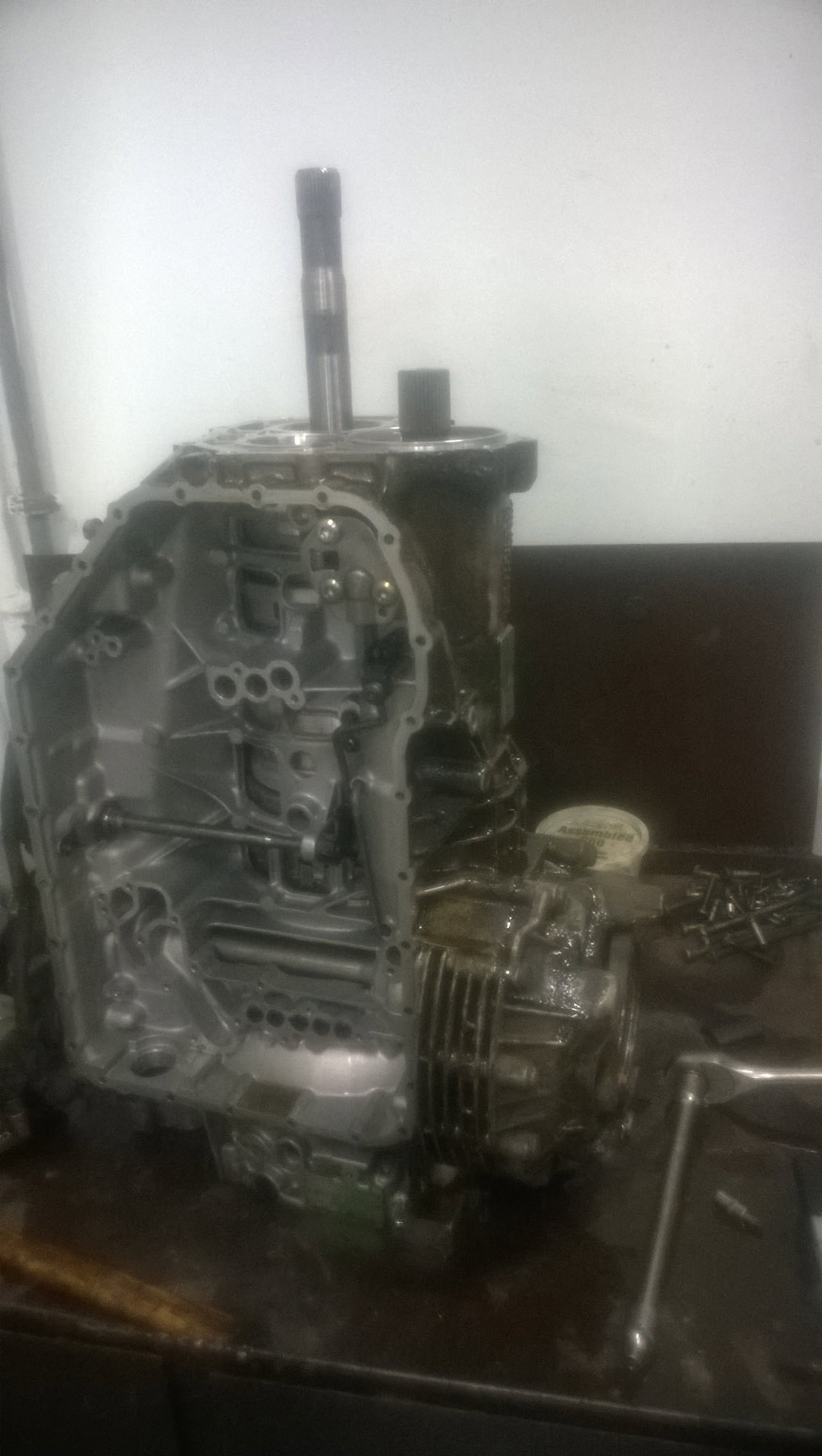

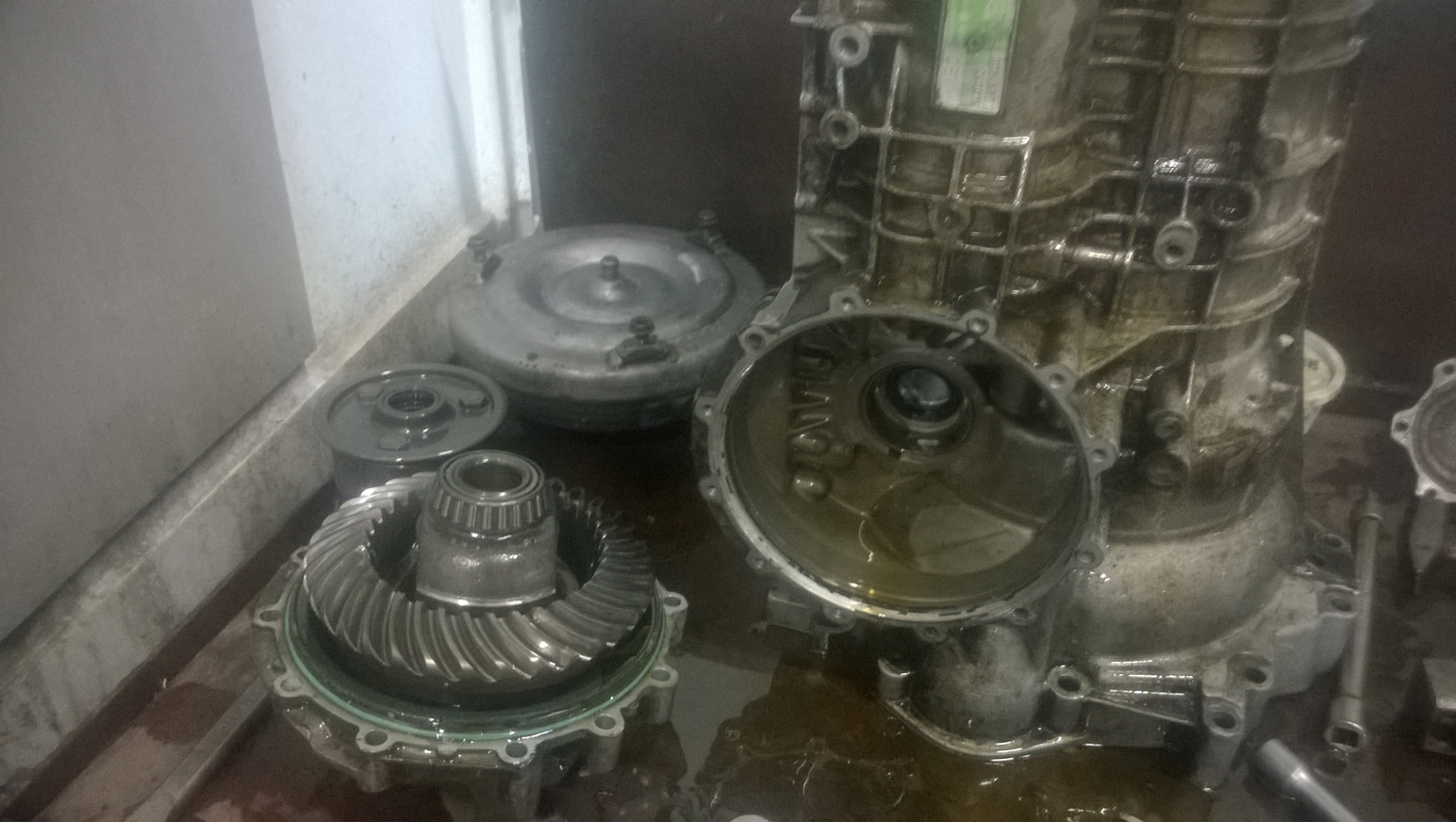

- Сняли фланцы и передний дифференциал
- WP_20151110_032.jpg (235.05 КБ) 5453 просмотра
-

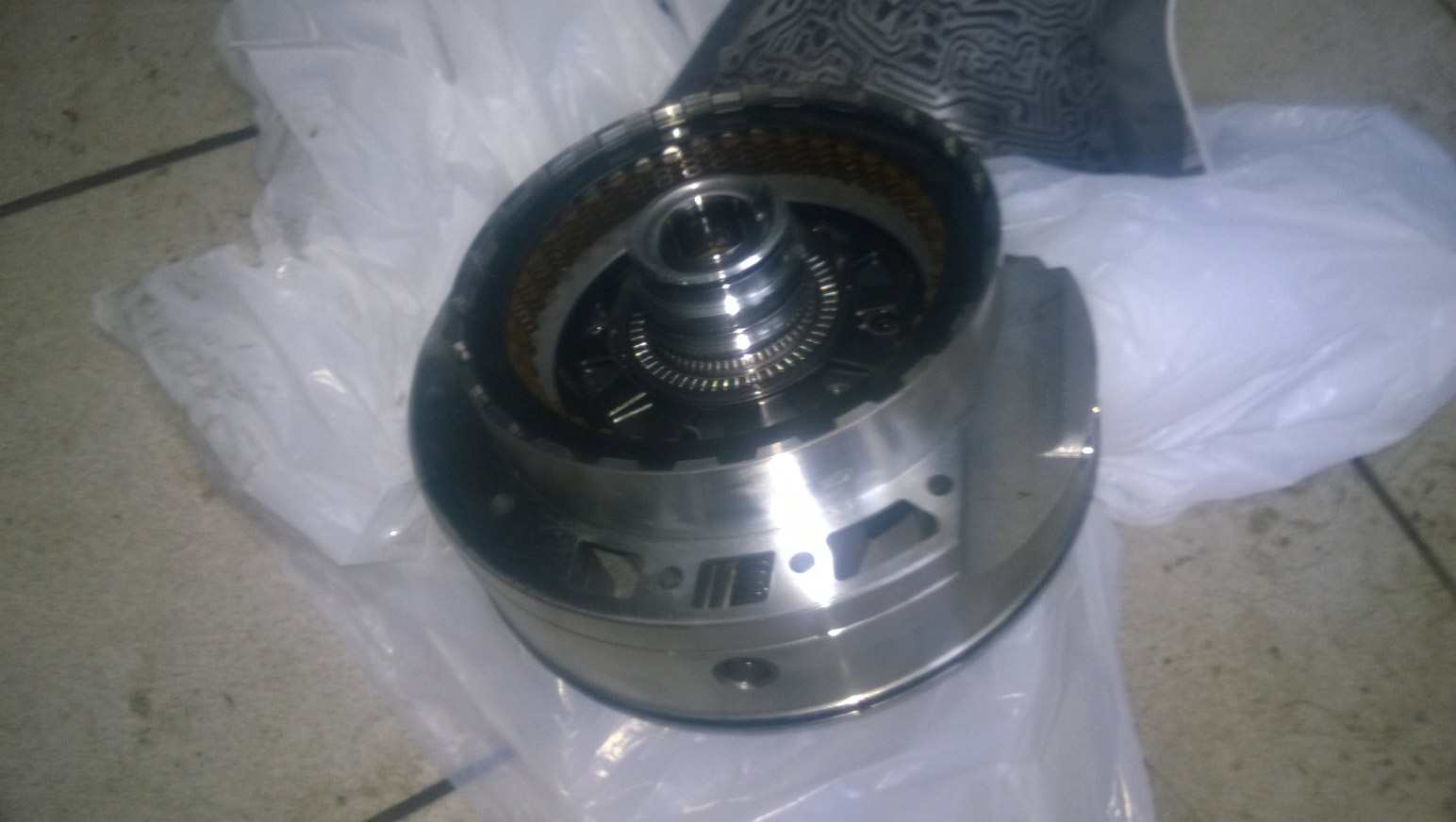

- После чего сняли ступицу маслонасоса (предварительно вытащив из корпуса кпп, со стороны гидроблока пять резиновых трубочек подачи давления масла)
- WP_20151110_035.jpg (181.13 КБ) 5453 просмотра
-
- Сообщения: 74
- Зарегистрирован: Вс ноя 28, 2010 6:38 pm
- Репутация: 5
- Модель: A8 quattro 1997
- Мотор: AFB 2.5
- Город: Ekaterinburg
- Имя: Serg
Re: Ремонт 5hp19 FLA (01V)
Дальше фоткать не успевал, одновременно с эти ещё и клиентские машины делал, вытащил все внутренности, после чего начал смотреть пакеты фрикционов.
- Вложения
-

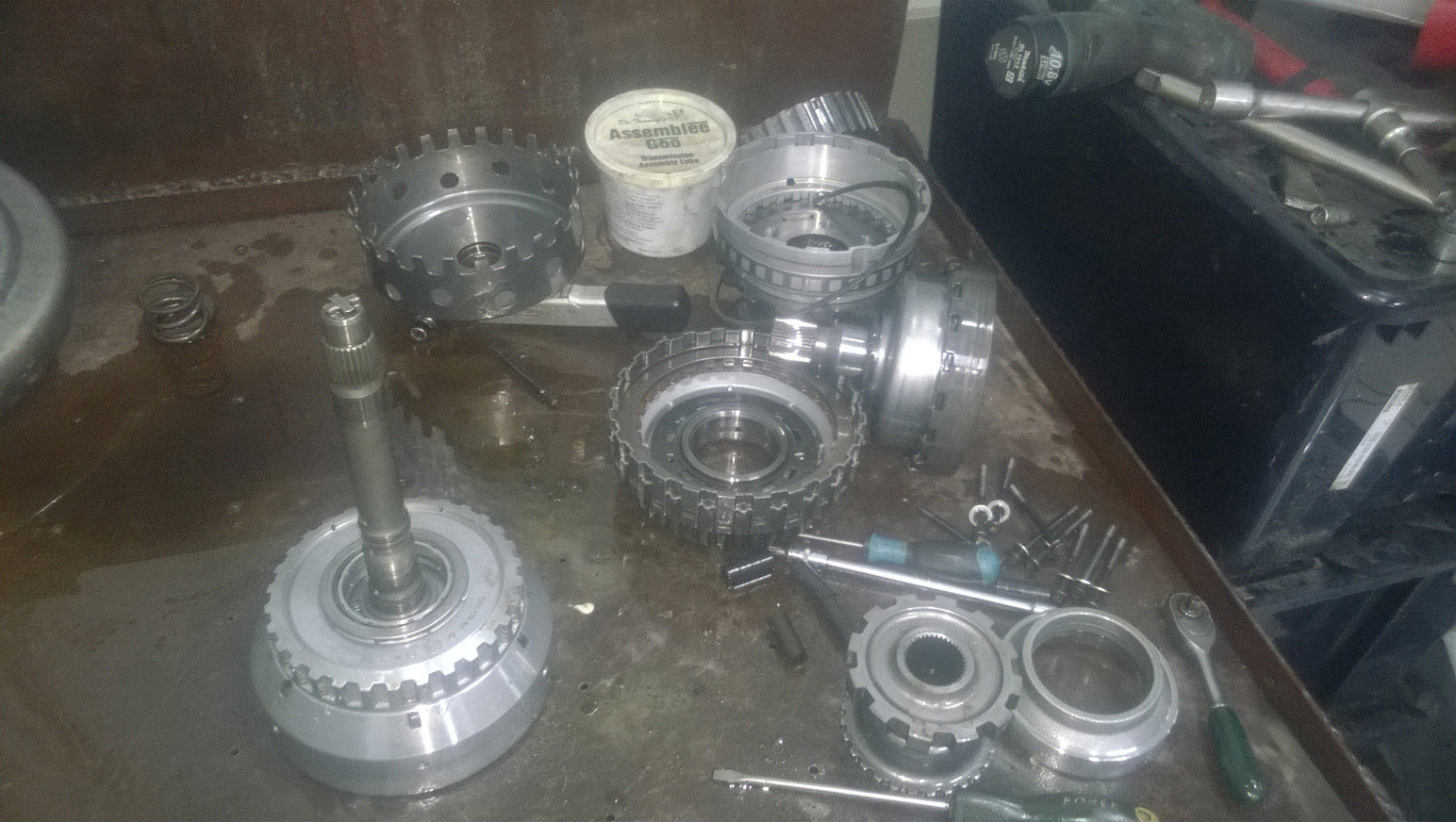

- Внутренности
- WP_20151110_036.jpg (218.2 КБ) 5448 просмотров
-

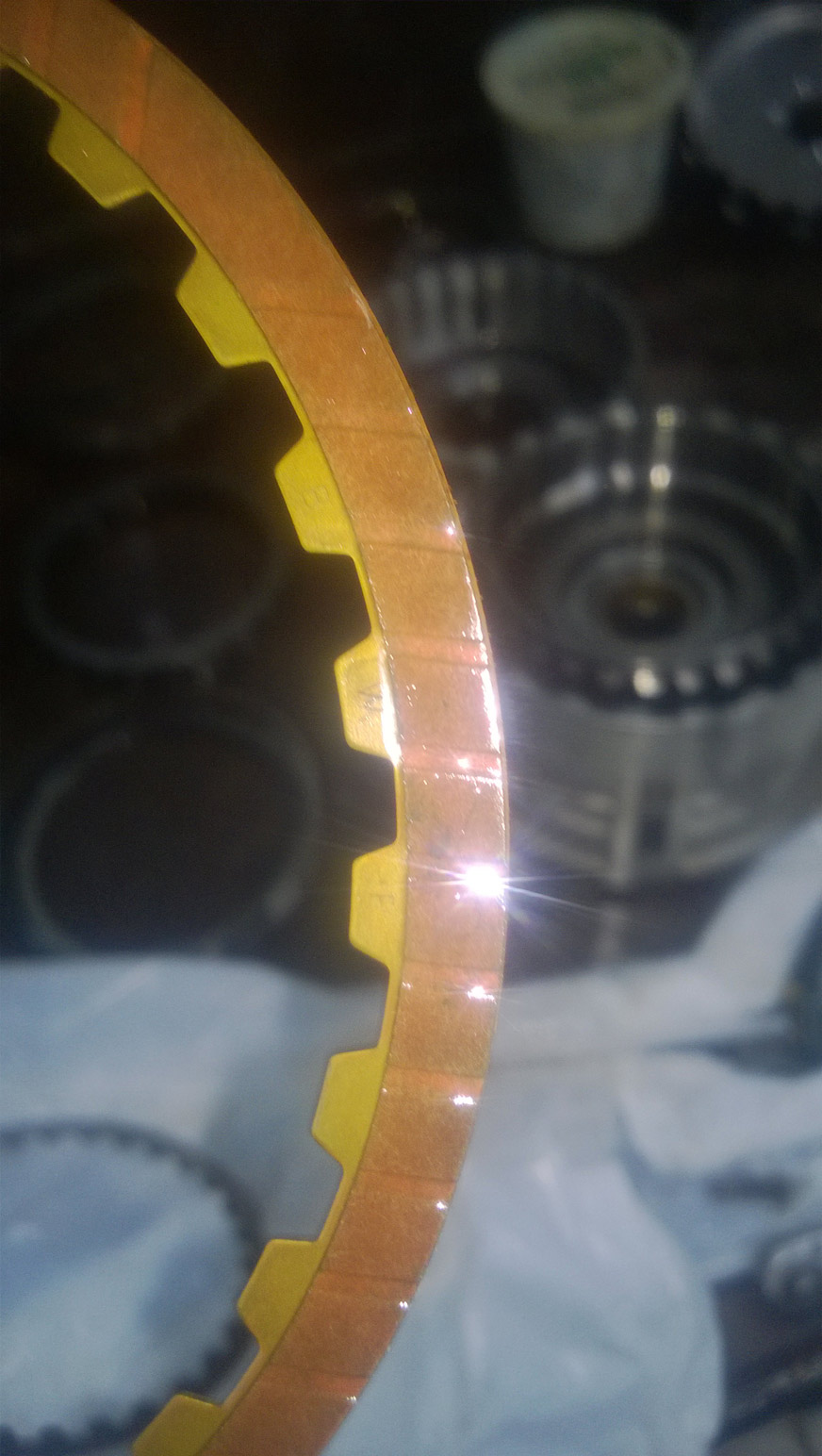

- Фрикцион (какой он должен быть)
- WP_20151111_001.jpg (206.02 КБ) 5448 просмотров
-
- Фрикцион пакета G (1 и 2 передача)
- WP_20151111_002.jpg (164.35 КБ) 5448 просмотров
-

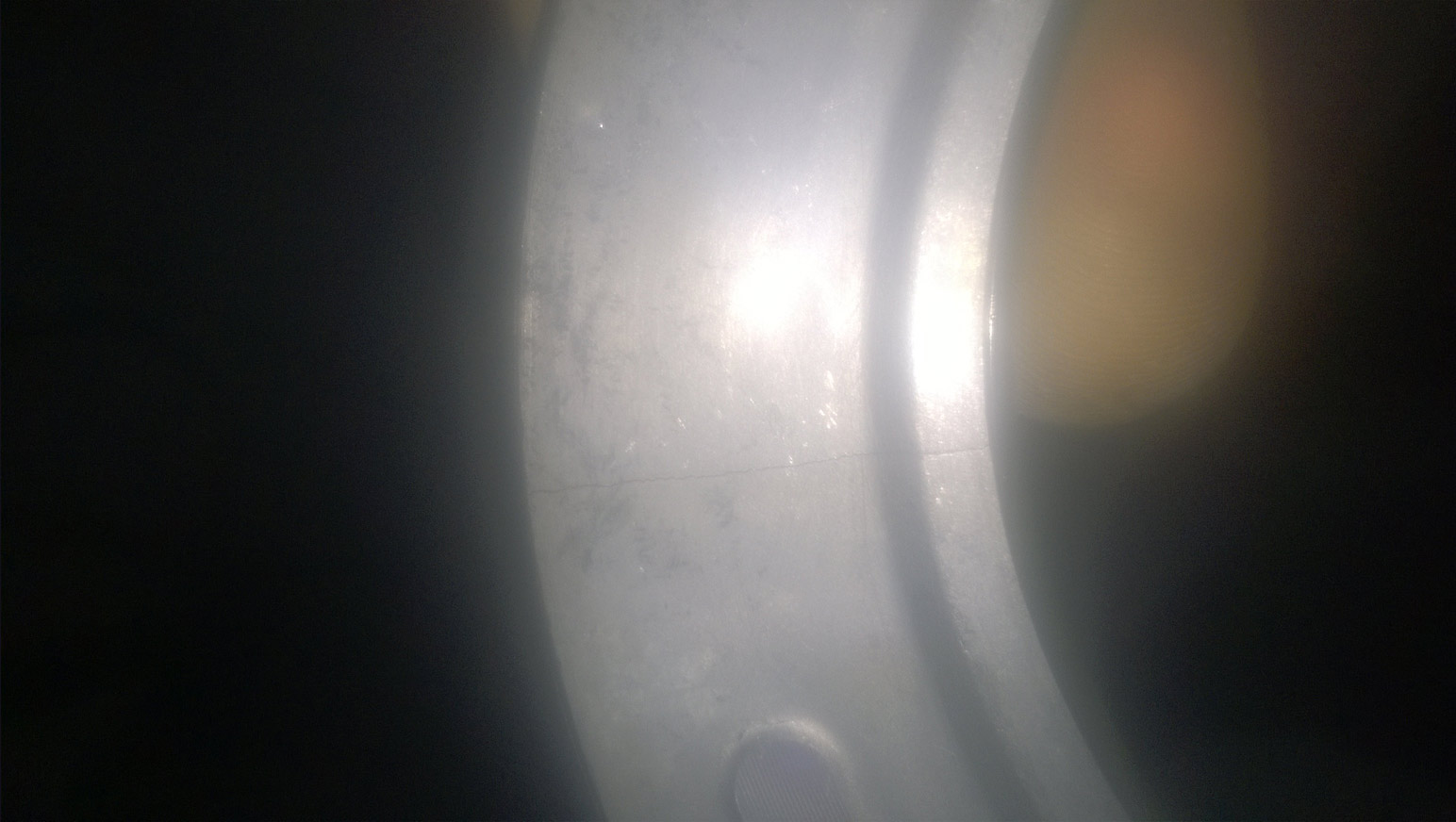

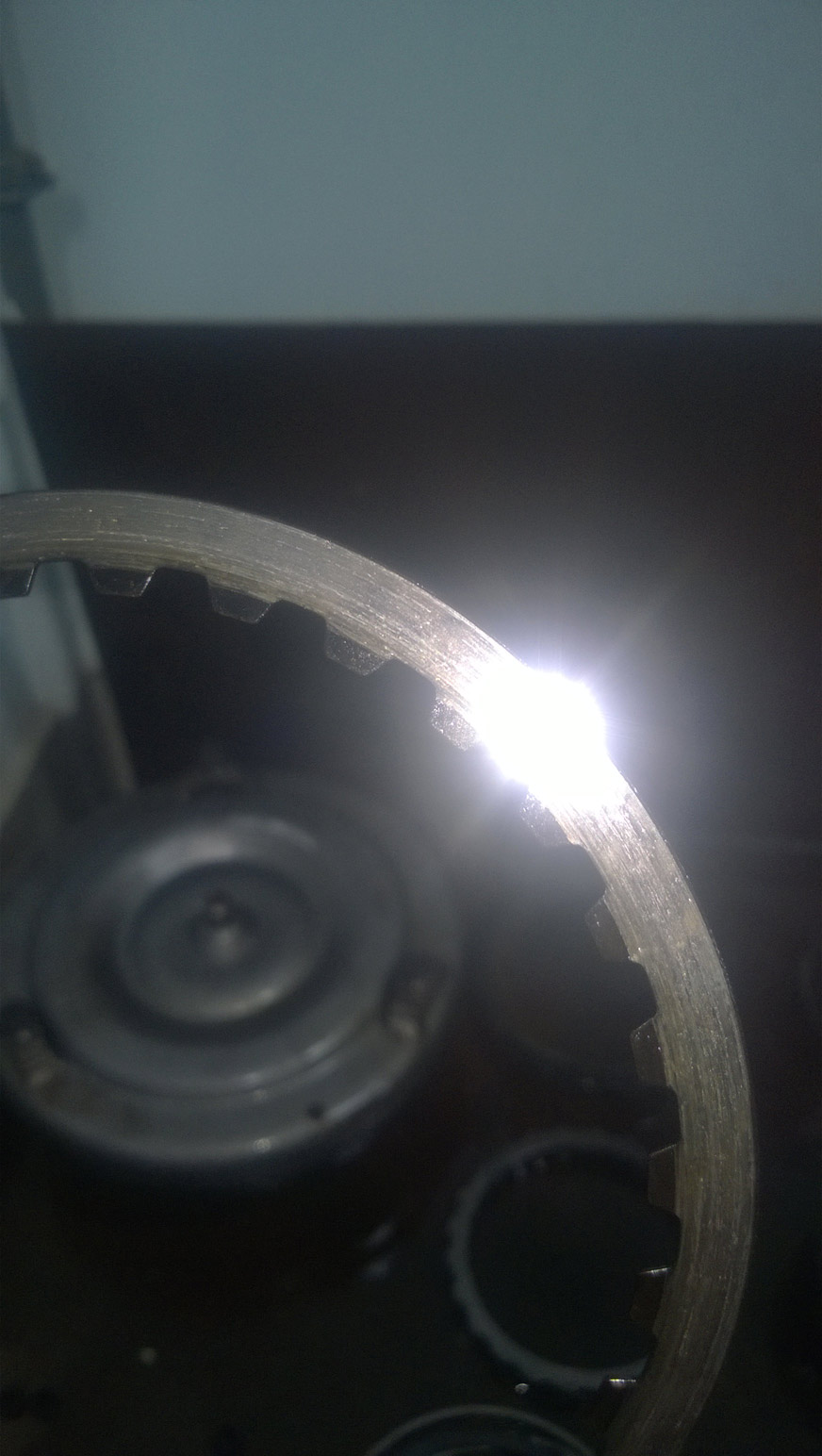

- перегретая шестерня
- WP_20151111_003.jpg (198.11 КБ) 5448 просмотров
-
- Поршень пакета D лопнул из - за соленоида давления (задний ход, как я думаю это и был щелчок после которого машина покатилась вперед, из - за него давление в пакетах D / G упало и фрикционы G сгорели как самые нагруженные)
- WP_20151111_007.jpg (146.65 КБ) 5448 просмотров
-
- Сообщения: 74
- Зарегистрирован: Вс ноя 28, 2010 6:38 pm
- Репутация: 5
- Модель: A8 quattro 1997
- Мотор: AFB 2.5
- Город: Ekaterinburg
- Имя: Serg
Re: Ремонт 5hp19 FLA (01V)
Далее закупаем запчасти, перебираем внутренности моем все ещё раз перед установкой в корпус и собираем основную часть ( сделал это ради интереса )
- Вложения
-

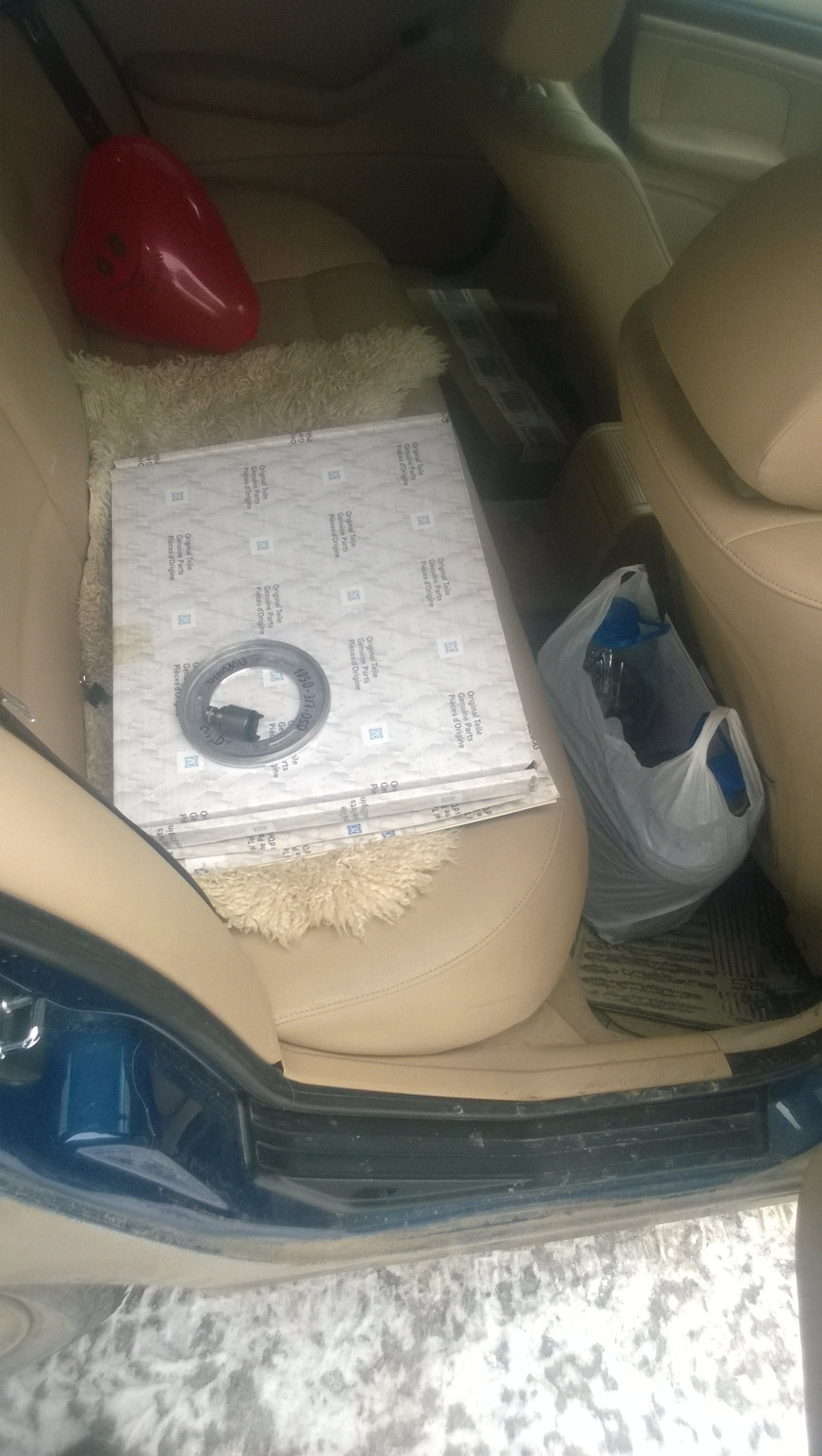

- WP_20151116_001.jpg (232.3 КБ) 5447 просмотров
-

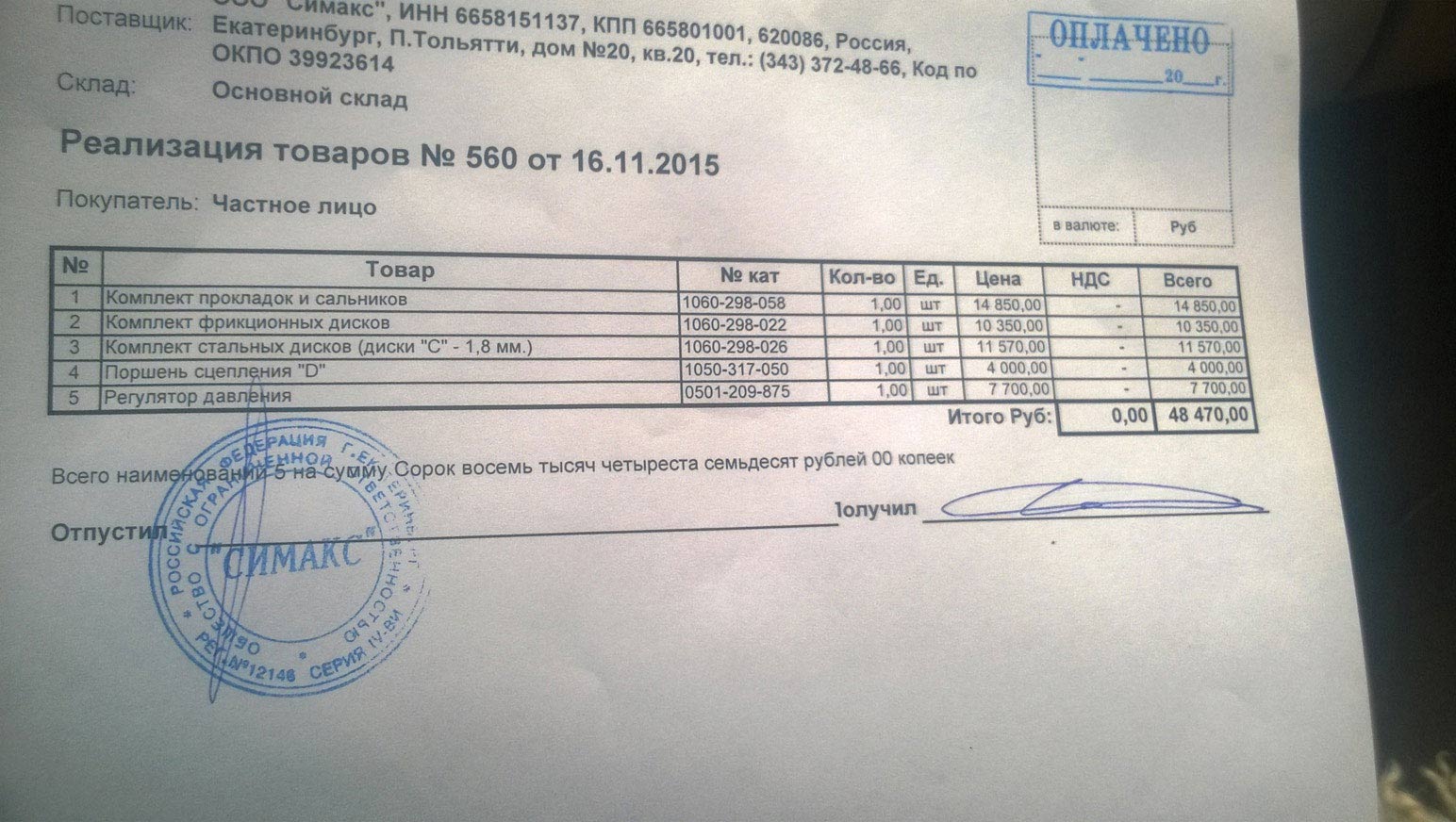

- Запчасти
- WP_20151116_002.jpg (200.49 КБ) 5447 просмотров
-

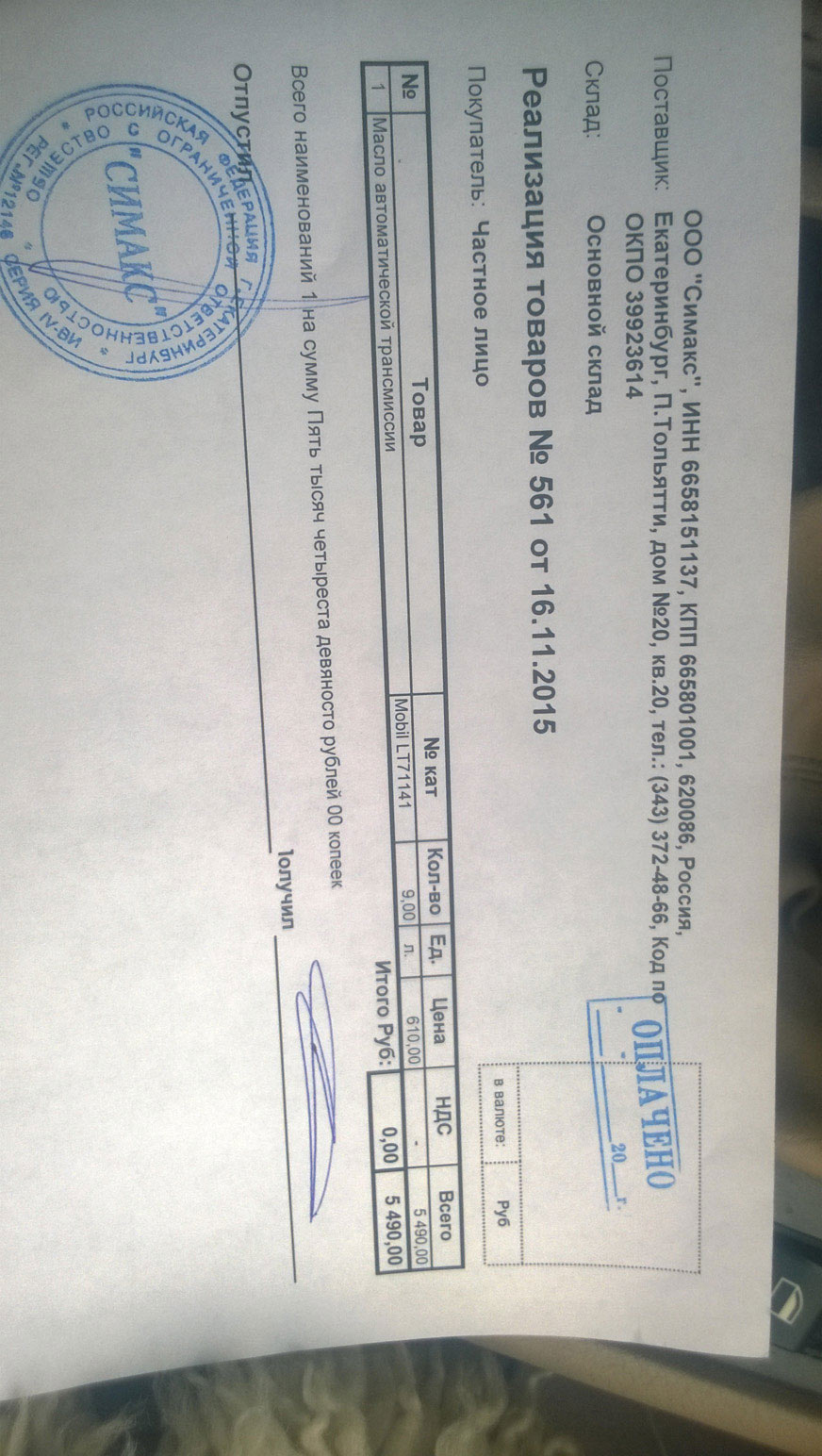

- Ещё
- WP_20151116_003.jpg (227.63 КБ) 5447 просмотров
-
- Собранный гидроблок
- WP_20151116_004.jpg (202.44 КБ) 5447 просмотров
-

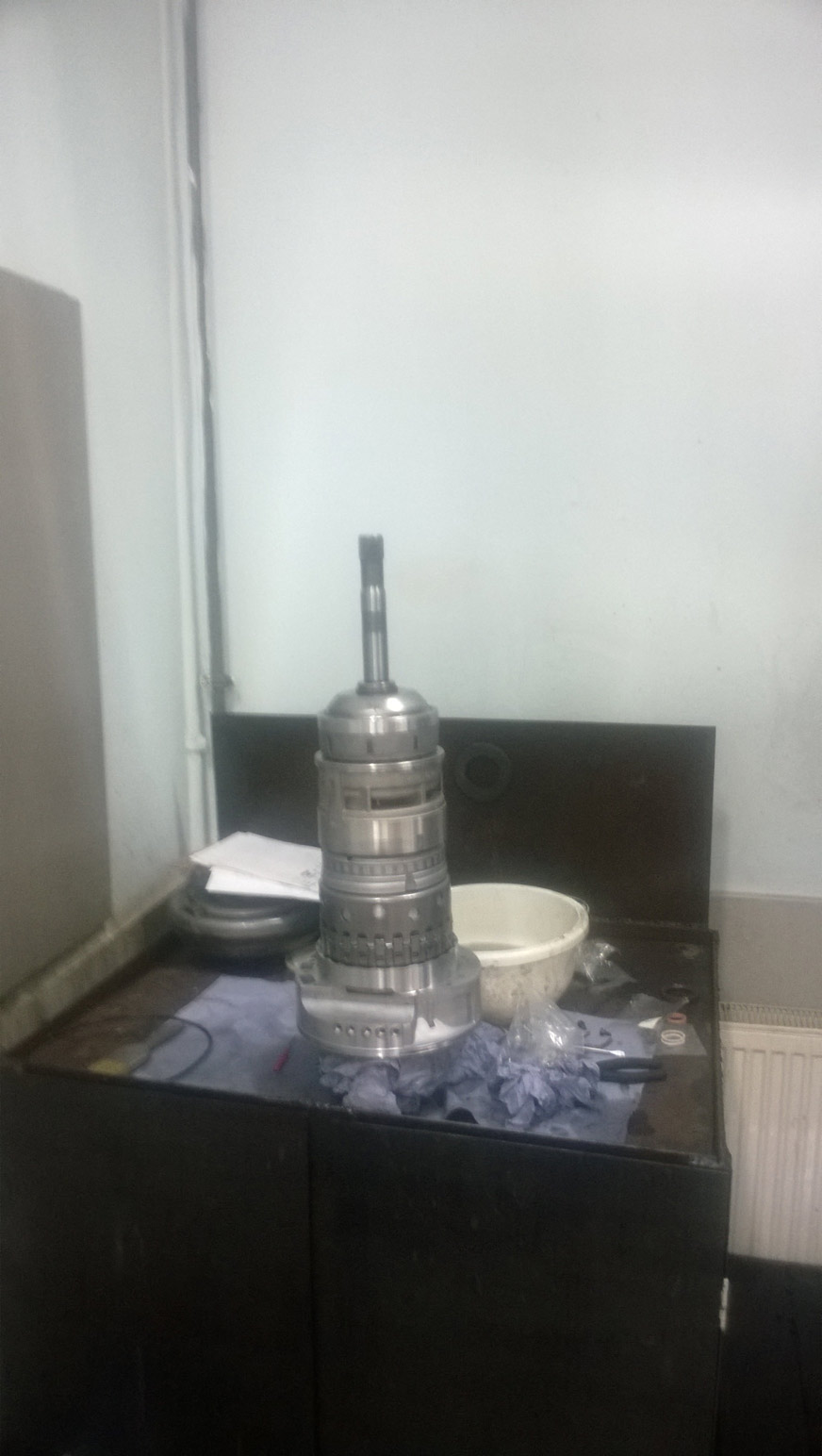

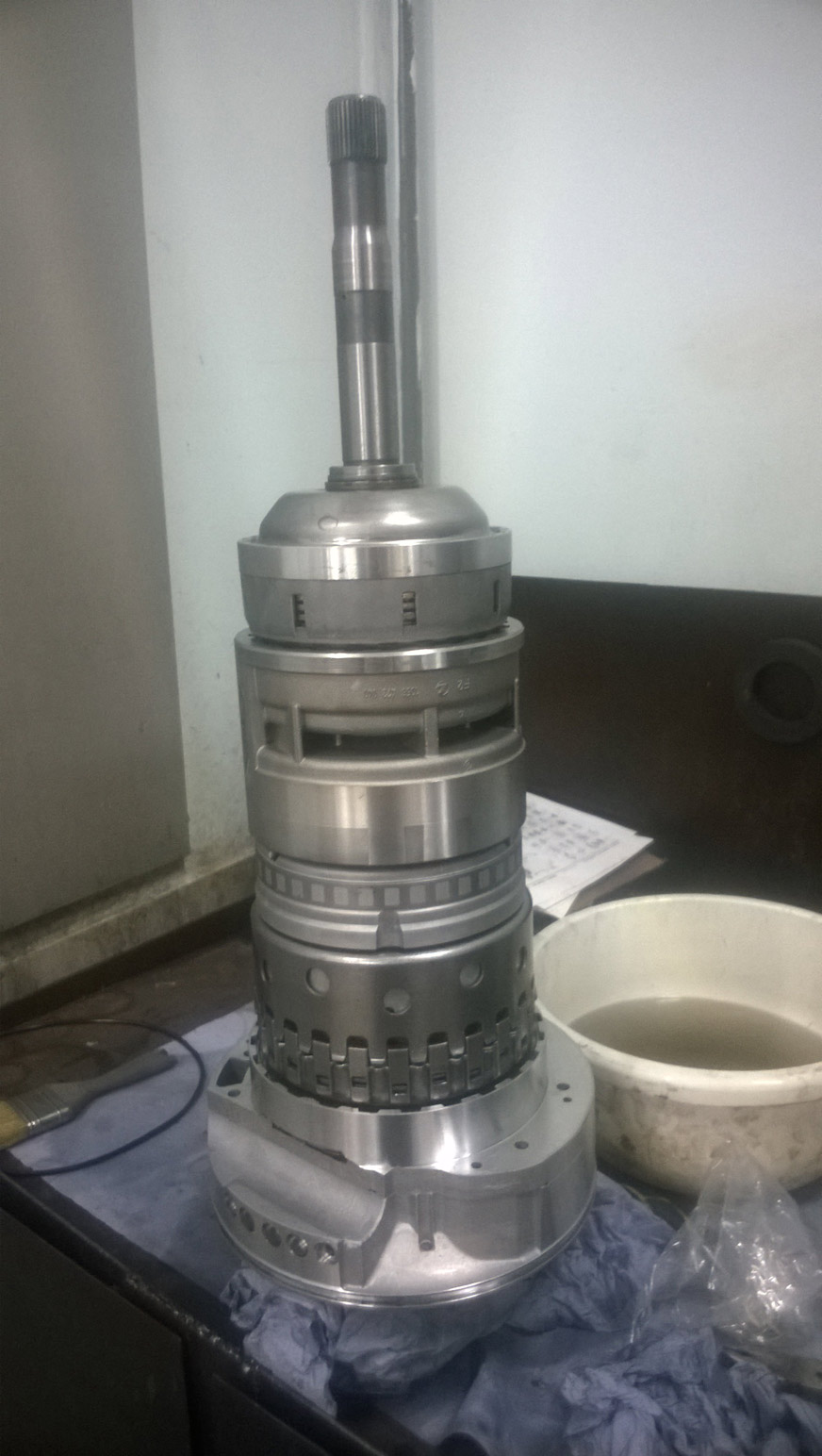

- Ракета :-)
- WP_20151119_001.jpg (143.58 КБ) 5447 просмотров
-
- :-)
- WP_20151119_002.jpg (182.24 КБ) 5447 просмотров
-

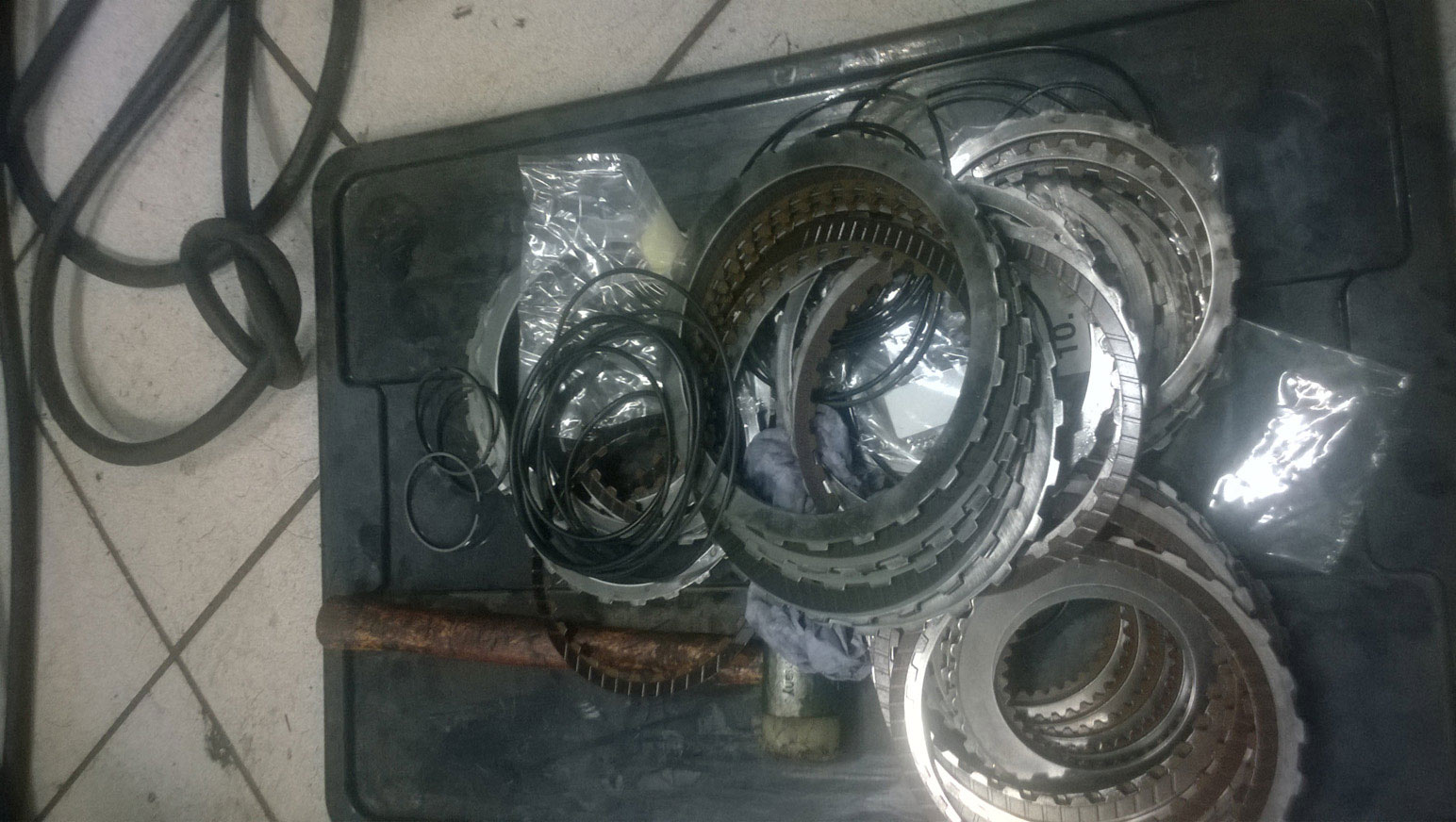

- Старые запчасти
- WP_20151119_004.jpg (234.87 КБ) 5447 просмотров
-
- Сообщения: 74
- Зарегистрирован: Вс ноя 28, 2010 6:38 pm
- Репутация: 5
- Модель: A8 quattro 1997
- Мотор: AFB 2.5
- Город: Ekaterinburg
- Имя: Serg
Re: Ремонт 5hp19 FLA (01V)
Фотографий сборки к сожалению не сделал, было некогда :-( Но надеюсь может кому - нибудь поможет данная тема, если есть вопросы, обращайтесь, из всего вышесказанного сделал вывод - Никто не сделает лучше чем ты сам :-)
-
АндрейS8
- Почетный член Клуба
- Сообщения: 11778
- Зарегистрирован: Вс фев 26, 2012 6:14 pm
- Награды: 3
- Репутация: 168
- Модель: А8 1995г. и Ауди 100Q 91г.
- Мотор: 4,2 ABZ и 2,0
- Город: Кострома
- Имя: Андрей
Re: Ремонт 5hp19 FLA (01V)
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.
8-910 660 75 двадцать пять.
-
Numenor
- Почетный член Клуба
- Сообщения: 3659
- Зарегистрирован: Чт авг 07, 2008 8:23 am
- Награды: 1
- Репутация: 56
- Модель: ...
- Мотор: ...
- Город: Питер
- Имя: АлексеЙ
Re: Ремонт 5hp19 FLA (01V)
Золотые словаSerg404 писал(а):Никто не сделает лучше чем ты сам :-)
Спасибо за отчет
Предельная глубина у всех разная, у каждого своя.
- Chingis
- Член Клуба
- Сообщения: 302
- Зарегистрирован: Чт окт 18, 2012 4:28 pm
- Репутация: 2
- Модель: A8 1998
- Мотор: AKJ 3.7
- Город: Жезказган
- Имя: Чингис
- Откуда: Казахстан
Re: Ремонт 5hp19 FLA (01V)
Молодец!
- черноволгин
- Член Клуба
- Сообщения: 645
- Зарегистрирован: Сб сен 07, 2013 12:48 am
- Репутация: 15
- Модель: S8 2007
- Мотор: BSM 5.2
- Город: Всеволожск
- Имя: Алексей
Re: Ремонт 5hp19 FLA (01V)
Только АКПП я еще в своей жизни не ковырял. Молодец!
- pillau39
- Почетный член Клуба
- Сообщения: 2762
- Зарегистрирован: Пт авг 10, 2012 11:35 pm
- Репутация: 61
- Модель: Audi A8 2001
- Мотор: AKF 3,3 TDI
- Город: Калининград
- Имя: Дмитрий
- Откуда: Борисов
Re: Ремонт 5hp19 FLA (01V)
Серёга - молодец!
Гараж - мой дом второй!
(Хотя жена утверждает обратное!)
(Хотя жена утверждает обратное!)
- vovazuk19
- Сообщения: 36
- Зарегистрирован: Чт мар 22, 2012 8:07 pm
- Репутация: 0
- Модель: Audi A8 1998
- Мотор: 3.7 AKJ
- Город: Ростов-на-Дону
- Имя: Владимир
Re: Ремонт 5hp19 FLA (01V)
Спасибо за отчёт. Мне очень помог, сегодня разобрал гидроблок и оказалось что в двух отверстиях нет жиклёров, но на твоих фото увидел что у тебя даже нет этих отверстий. Вообщем молодец))
- vovazuk19
- Сообщения: 36
- Зарегистрирован: Чт мар 22, 2012 8:07 pm
- Репутация: 0
- Модель: Audi A8 1998
- Мотор: 3.7 AKJ
- Город: Ростов-на-Дону
- Имя: Владимир
Re: Ремонт 5hp19 FLA (01V)
Если дело касается только чистки гидроблока- можно не покупать очень недешёвый набор прокладок и сальников, а купить прокладку гидроблока, стоит копейки.
1060 327 069
1060 327 090
Если не ошибаюсь первый номер идёт на более старые выпуски гидроблока.
В поиске Яндекса есть фото обеих, сравнивайте со своими по дырочкам)
1060 327 069
1060 327 090
Если не ошибаюсь первый номер идёт на более старые выпуски гидроблока.
В поиске Яндекса есть фото обеих, сравнивайте со своими по дырочкам)
-
- Сообщения: 74
- Зарегистрирован: Вс ноя 28, 2010 6:38 pm
- Репутация: 5
- Модель: A8 quattro 1997
- Мотор: AFB 2.5
- Город: Ekaterinburg
- Имя: Serg
Re: Ремонт 5hp19 FLA (01V)
Прокладка старого образца идет на гидроблок с черным соленоидом давления, а нового с желтым, так проще всего отличить гидроблок.
