Фотоотчет: ремонт подсветки задних дверей!

Сообщение Алексей21 » Пт мар 07, 2014 4:10 pm

Всем привет! Давно ничего не писал, вот решил исправиться) 11gamer8 В продолжение темы viewtopic.php?f=104&t=21123 о неработающей подсветке ног в задних дверях полностью согласен с СерПом что дело в микриках. У меня не работали все 4 двери и во всех дело было в микриках. С зеленкой на контактах я бороться не стал, потому как считаю что через некоторое время все повториться...
Мой вариант решения вопроса:
1. Разбираем дверь и достаем штекер и блок с микриками из замка. Думаю что задача разбора двери не такая сложная, поэтому картинок нет.
2. Важно! Проверяем наличие напряжения на проводе, подключенному к блоку микрика. Если напряжение есть то смело читаем отчет дальше!
3. Осматриваем и видим что в блоке два микрика и три контакта. Так как провода два то получается что один контакт (микрик) не задействован.
4. Для пущей убедительности замыкаем на штекере 2 контакта между собой и смотрим на появившуюся подсветку в ногах!

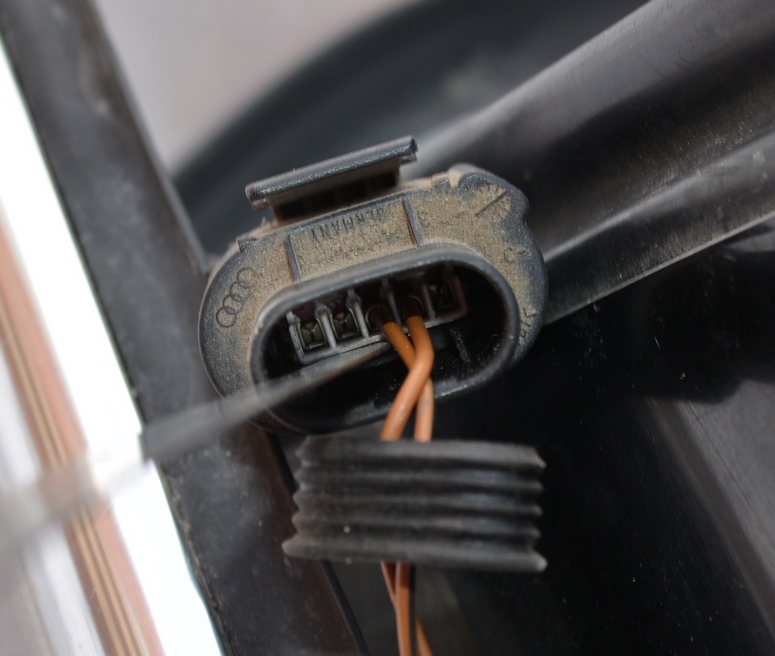

5. Разбираем штекер. Снимаем резинку

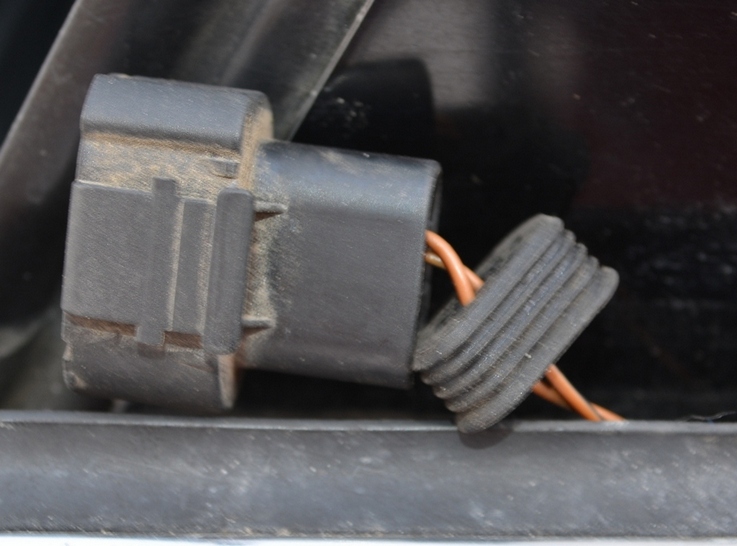

6. Используя щуп (толщина 0,4) отгибаем стопор центральной платы штекера:

Алексей21
Сообщения: 8
Зарегистрирован: Сб дек 24, 2011 12:32 pm
Репутация: 5
Модель: A8
Мотор: ABZ 4.2
Город: Тюмень
Имя: Алексей

Re: Фотоотчет: ремонт подсветки задних дверей!

Сообщение Алексей21 » Пт мар 07, 2014 4:23 pm

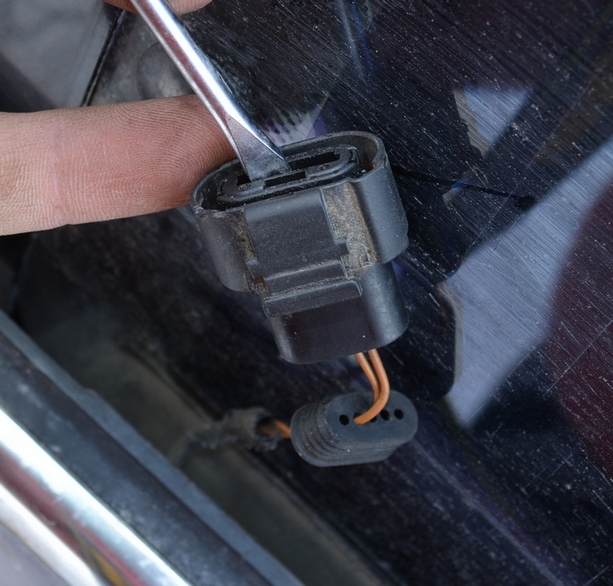

7. Надавливаем отверткой с внешней стороны на белую середину штекера:
8. Респект немцам за отсутсвие напайки в штекере. Отгибаем усики и переносим провода в крайние положения справа. Собираем все на место.
10. Втыкаем штекер в блок с микриками и проверяем работоспособность. Если работает респект самому себе, если нет ищем любой другой блок с микриками и подстраиваем под него провода.
Важно! Блоки микриков отличаются только положением контактов в гнезде. Другими словами есть микрики правые и левые. В передней или задней двери разницы нет.
Всем спасибо за внимание! 1thankyou

Аватара пользователя
Green
Член Клуба
Сообщения: 877
Зарегистрирован: Сб апр 10, 2010 2:24 pm
Репутация: 4
Модель: A8/Allroad
Мотор: AEW 3.7/2.5 AKE
Город: Johvi
Имя: Михаил
Откуда: Эстония

Re: Фотоотчет: ремонт подсветки задних дверей!

Сообщение Green » Пт мар 07, 2014 5:45 pm

:beer:

Аватара пользователя
SergeZ
Почетный член Клуба
Сообщения: 3544
Зарегистрирован: Пн мар 15, 2010 3:24 pm
Репутация: 90
Модель: A8 1999
Мотор: AQF->AQH
Город: Тула
Имя: Сергей

Re: Фотоотчет: ремонт подсветки задних дверей!

Сообщение SergeZ » Пт мар 07, 2014 6:36 pm

Гениально!
Однозначно заслужил + в карму.
Надо бы только проверить это предположение на рестайле.

Аватара пользователя
shkvoren
Член Клуба
Сообщения: 626
Зарегистрирован: Сб июн 20, 2009 7:53 am
Репутация: 14
Модель: AUDI A8 2000г
Мотор: APR
Город: г.ТАЛДОМ
Имя: Лёха

Re: Фотоотчет: ремонт подсветки задних дверей!

Сообщение shkvoren » Пт мар 07, 2014 8:05 pm

SergeZ писал(а):Гениально!Однозначно заслужил + в карму.Надо бы только проверить это предположение на рестайле.
Там тоже самое.

Аватара пользователя
SergeZ
Почетный член Клуба
Сообщения: 3544
Зарегистрирован: Пн мар 15, 2010 3:24 pm
Репутация: 90
Модель: A8 1999
Мотор: AQF->AQH
Город: Тула
Имя: Сергей

Re: Фотоотчет: ремонт подсветки задних дверей!

Сообщение SergeZ » Чт июн 04, 2015 11:00 pm

Пожалуйста, закрепите эту тему в заголовке этой ветки форума - это действенный и реально работающий метод восстановления микриков.

Аватара пользователя
SergeZ
Почетный член Клуба
Сообщения: 3544
Зарегистрирован: Пн мар 15, 2010 3:24 pm
Репутация: 90
Модель: A8 1999
Мотор: AQF->AQH
Город: Тула
Имя: Сергей

Re: Фотоотчет: ремонт подсветки задних дверей!

Сообщение SergeZ » Чт сен 24, 2015 9:49 pm

Добавлю: если во время выполнения пункта 8 замкнуть контакты - должен загореться свет.
