Как найти 12V за ручкой открытия люка или за плафоном?

[O`Breea]

Други, как человек безграмотный в электросхемах прошу помочь разобраться где находится 12V за ручкой открытия люка? И есть ли они там?
Панель снял, увидел два больших разъёма с разноцветными проводами и один на 2 провода (черный-красный). Куда тыкать мультиметром или тестером для того, чтобы найти 12 вольт?
Заранее спасибо!

П.С. Схема для люка.

[werewolf]

O`Breea ты чего задумал?

[Джордан]

Стопудово видеорегистратор подключать будет

[O`Breea]

Джордан В точку А может и навигатор для кучи подключу.

[Джордан]

С интересом впитаю результаты поста, ибо нацелен на то же самое Костя. Тройники в прикуривателе раздражают. Без навигатора и видеорегистратора никуда. Еще радардетектор надо подоткнуть.

[Павлучио]

Кость, есть там, не помню где именно, но я на антирадар оттуда на Д2 брал, и вешал его вверх ногами под край стекла. Получился как штатный на внешний вид. И еще был приятный плюс - включаешь зажигание - и антирадар включался, вынимаешь ключ - обесточивается.

[Lexx]

Интересно а на д3 можно так же к люку подключится? или электроника с ума сойдет

[SergeZ]

Когда снимаешь плафон открытия люка, сверху справа 2 разъема. Один уходит на зеркало, на нем 4 контакта. Он нам не нужен Нужен другой, там красный провод - кажется постоянный плюс после заводки машины.

[O`Breea]

Нужен другой.

Двухконтактный? Серёж, а минус какого цвета?

[O`Breea]

И еще был приятный плюс - включаешь зажигание - и антирадар включался, вынимаешь ключ - обесточивается.

Так и задумано сделать, Паш.

Интересно а на д3 можно так же к люку подключится? или электроника с ума сойдет

Должно быть можно, думаю, разницы особой не будет.

[SergeZ]

Нужен другой.

Двухконтактный? Серёж, а минус какого цвета?

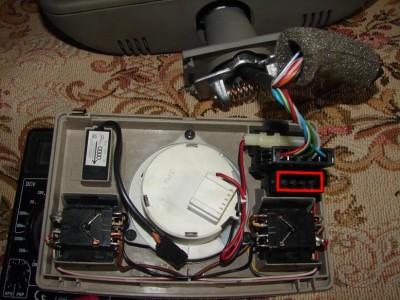

Кость, нашел свой старый плафон, сфотал.
Что мы имеем

на фото видно, что есть 2 больших разъема. Верхний подсоединен к зеркалу. На этом разъеме красный провод - постоянный плюс. Для пущей верности проверь тестером.
Но нас интересует нижний разъем. Туда приходит питание от блока предохранителей. Он обведен на фото.

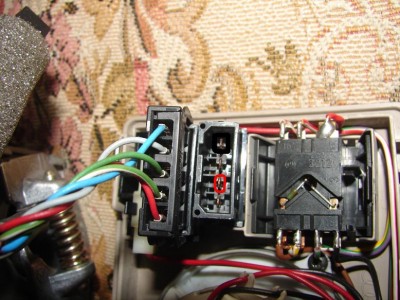

Вот его фото крупным планом. На контакт, который я обвел красным - должен приходить постоянный плюс. А на том, что обведен черным - минус. Опять же, тестер придаст нам уверенности !

Ну а дальше все просто. Аккуратно цепляемся регистратором на эти проводочки, для подстраховки лучше установить дополнительный предохранитель.

[O`Breea]

Спасибо тебе огромное, всё более чем понятно! Тестер под рукой, проверю на машине.
Надо будет как-то аккуратно сделать разрыв и через клеммники к проводам запитаться. Припаяться к контактам разъёма наверняка не получится.

[SergeZ]

Зайди в радио палатку, там есть специальные коннекторы - надеваются на провод, защелкиваются. Там внутри 2 ножичка, они прорезают изоляцию. Исключительно рекомендую.

[O`Breea]

Кстати, хорошая мысль, такими не пользовался, но видел в магазинах.

[LEV]

O`Breea
Костя сделаешь фото после установки? очень интересно тоже так хочу

[kvaker]

Кость, посмотри на подключаемом(/мых) потребителе(/ях) потребляемый ток, может лучше поставить релюшку развязывающую., чтоб проводку не пожечь

[O`Breea]

LEV Лёва, обязательно
kvaker Юра, если б я понимал что такое релюшка развязывающая У неё должны быть какие-то параметры, а это вообще за пределами моего понимания

[Kabir]

Костя я включал без развязывающего реле прямо на провода все нормально работает. Посмотри ток потребления своего видео регистратора я думаю до 150-200mA/12V будет без последствий. У меня Texet DVR-1GP там USB питание - 3.7V/200mA на 12V - где-то 60мA. До этого был DOD GS600 там питание 12V/80мA. Работал без проблем, но не удобства его эксплуатации достали.

[SergeZ]

Юр, я думаю, можно обойтись без релюшки. У регистратора копеечный ток потребления.
А если поменять лампочки в плафоне на диоды, тогда вообще по этим проводам ходить нечему будет

[kvaker]

ну я так, на всякий случай если один только регистратор, то норм, а если туда еще навесить радар-детектор и навигатор, то надо суммировать токи и уже решать нужна развязка или нет.
про светодиоды - мне когда-то достался рекламный светодиод (20 штук которых могут красиво подсветить целое здание снаружи) с радиатором... думаю - куда его можно приспособить в машине?)

[vovvw]

Если для регистратора это не важно, то радардетектор неприятно орет (самотестируется) каждый раз при включении, если "+" будет привязан к зажиганию.
У вага обычно в плафоне есть провод на котором "+" появляется после снятия машины с охраны, а пропадает через несколько минут после постановки.
Также этот "+" пропадает если машина "засыпает" без охраны, т.е. двери никто не трогал.

[O`Breea]

Я планирую повесить регистратор. Быть может для кучи вывести провод для навигатора, но пока не решил.
Регистратор ест 5V и 1000А (или 1000мА - не помню), а значит придётся прятать зарядное с платой и детальками, которые 12V понижают до 5V, под обшивку.
А вот навигатор может и 12V требовать. Завтра посмотрю что написано на зарядке от него.
Радар-детектора нет и не планирую его брать, поэтому его не рассматриваю.

[Kabir]

Там место полно. Я распихал датчик давления шин и регистратор. И тот и тот USB ( с блоками питания ) ). Там можно еще и нычку какую-нибудь замутить.
1000мA/5V - это конечно жестоко. Это с экраном большим наверно регистратор.

[kvaker]

5ти коловатный видеорегистратор вряд ли... хотя если "да", - это круто! без развязки проводочеГ вмиг сгорит
требование в ампер при пяти вольтах - это скорее всего слизанное с USB2.0, потребляет он меньше, думаю пол ампера при 5ти вольтах.тогда преобразователь 12/5 можно цеплять напрямую, без развязки

[Kabir]

5ти коловатный видеорегистратор вряд ли...

5ти ватный ты хотел сказать 1000мA/5v а то это электростанцию надо за собой таскать.
