Фотоотчет. Снятие-установка бокового зеркала заднего вида.

Сообщение Samorodov » Вс апр 04, 2010 7:14 pm

Всем доброго вечера. 1hahdshake8
В этой теме не будет предложено какое-то оригинальное конструкторское решение, просто когда возникла необходимость хорошенько покапаться в боковом зеркале с водительской стороны, я почитал ветку по зеркалам, а вот своего рода “руководства” о порядке разбора бокового зеркала не нашел 1pardon76 .
Поэтому как бы все просто со стороны не казалось, я решил описать весь процесс максимально подробно. И думаю, что для тех, кто решил заменить все зеркало в сборе или заменить корпус зеркала, или даже просто поменять зеркальный элемент эта информация может оказаться полезной. Особенно тем, кому необходимо будет провести эту процедуру впервые.

Итак, начнем:

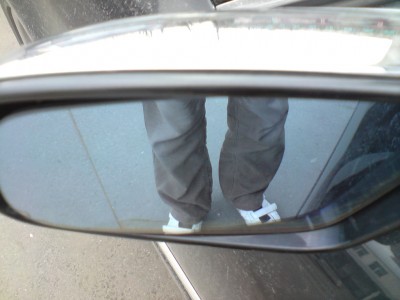

Шаг 1. Имеем зеркало

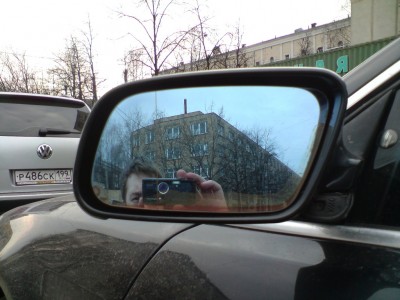

Мое боковое зеркало

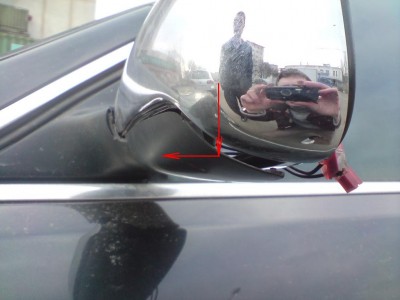

Чтобы было удобно с ним работать я вывернул его немного в обратную сторону.
Шучу. :) А если серьезно, то это по сути причина, по которой я туда полез...
Как-то в студеный, зимний вечер припарковал я машину на обочине на пару минут, вернулся и обнаружил, что зеркало выбито в другую сторону, с тех пор оно не складывается и, как следствие, имеет ручной привод, а до этого случая оно складывало, но всегда выворачивалось в обратную сторону, поэтому желание разобраться в проблеме возникло задолго до этого инцидента.

Шаг 2. Регулируем положение зеркала
Регулируем положение зеркала таким образом, чтобы зазор между верхней кромкой зеркального элемента и корпусом был максимальный (фото не очень удачное, потому что зеркало уже практически снято на момент съемки, но смысл я думаю понятен).
Зазор должен быть максимален
Шаг 3. Освобождаем верхнее крепление зеркального элемента
Итак, зазор максимален, что же там нужно разглядеть!? А увидеть нужно две… ”петельки”, если хотите, через зазор они легко проглядываются. Для понимания дела они показаны на фото ниже, уже после того, как зеркало снято.
"Петли" крепления, которые нужно разглядеть в зазоре
Последний раз редактировалось Samorodov Вс апр 04, 2010 7:23 pm, всего редактировалось 1 раз.
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 7:22 pm

Теперь вооружаемся небольшой отверткой, каждому на свое усмотрение. Мне хватило вот такой “мини-отверточки”:
Мой инструмент

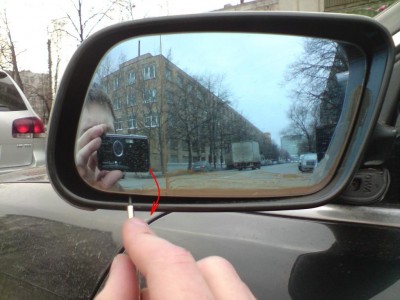

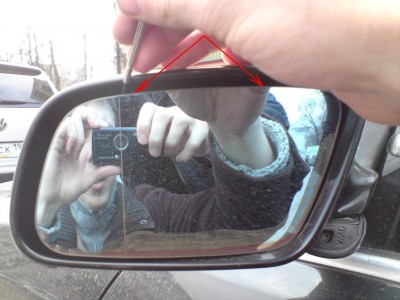

И надавливаем на “петлю” по ходу движения авто, при этом само зеркало можно слегка тянуть пальцами на себя. Вы почувствуете, когда крепление зеркала выйдет из фиксатора. И так два раза: слева и справа.
Освобождаем верхние крепления зеркального элемента
Шаг 4. Освобождаем нижнее крепление зеркального элемента
Снизу не удастся поймать зазор настолько большой, чтобы разглядеть эти “петельки”.
Тем не менее, зеркало еще достаточно крепко сидит в механизме регулировки положения, поэтому настраиваем положение зеркала таким образом, чтобы можно было подлезть отверткой между нижним краем зеркального элемента и корпусом зеркала. И, пользуясь “золотым правилом” механики, освобождаем крепление зеркала из фиксатора слева, потом уже совсем легко и справа.
Освобождаем нижнее левое крепление зеркального элемента
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Wi5la

Ветеран Клуба
Член Клуба
Сообщения: 470
Зарегистрирован: Вс дек 28, 2008 2:55 pm
Награды: 1
Репутация: 6
Модель: 1999 A8 quattro
Мотор: 3.7 AQG
Город: Спб
Имя: Антон

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение Wi5la » Вс апр 04, 2010 7:29 pm

Большое спасибо за информацию! 1goodpost8
Тоже предстоит 1bu8

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 7:35 pm

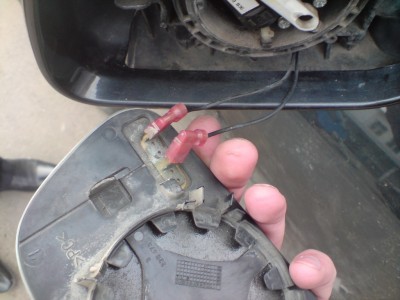

Вот зеркальце у нас в руках, отсоединяем провода, готово.
Зеркальный элемент
Крепления целы, механизм регулировки положения цел, зеркало не треснуло – все счастливы :) .
Отправимся дальше:

Шаг 5.

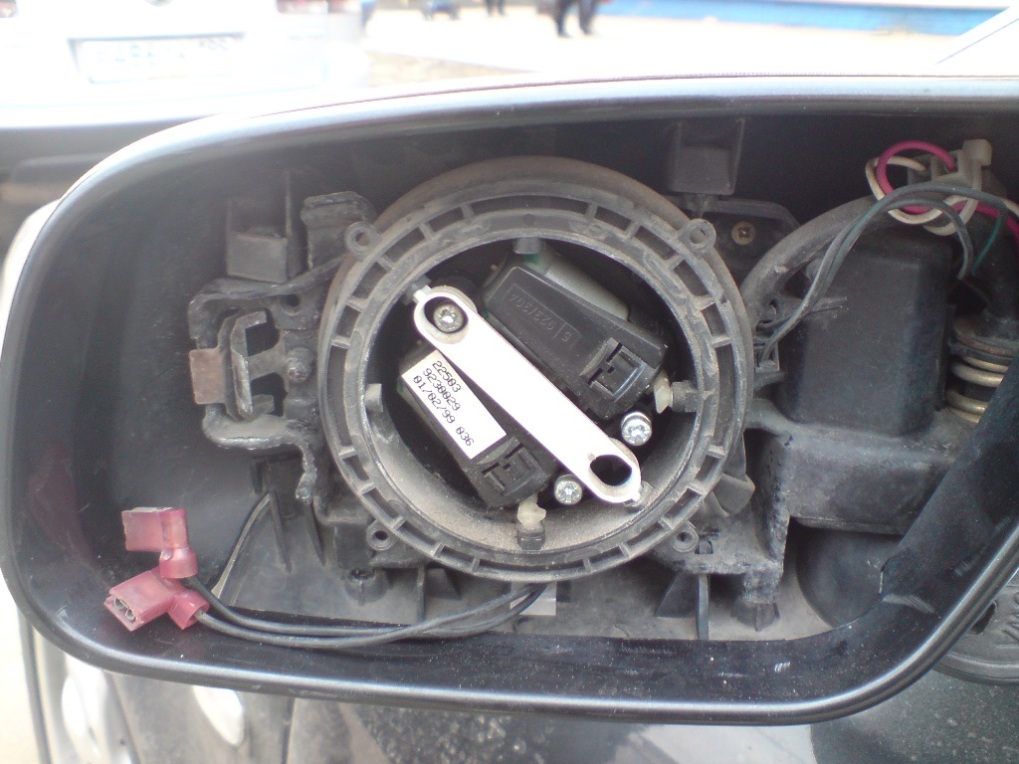

Зеркало снято. Вот, что имеем:
Промежуточный результат после снятия зеркального элемента
Шаг 6.
Для дальнейшего “разбирательства”, необходимо открутить два винтика крышки, которая расположена внизу зеркала:
Крепление нижней накладки
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 7:42 pm

Освободить фиксатор этой крышечки:
Фиксатор крышки
И потянуть ее чуть вниз и влево:
Шаг 7. Остался корпус зеркала.

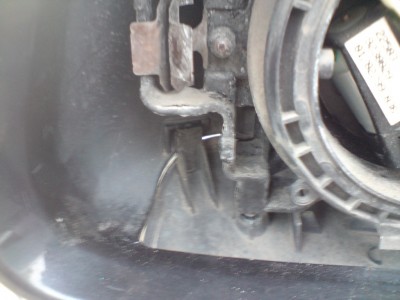

Для того чтобы его снять, нужно открутить винтик, указанный на фото ниже:
Винт крепления корпуса к скелету зеркала
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 7:47 pm

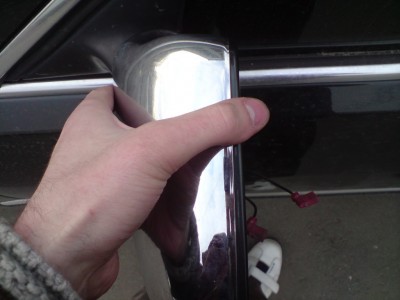

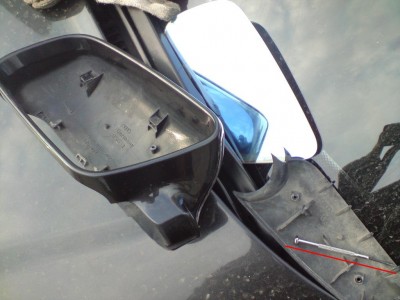

Далее просто аккуратно тянем-потянем корпус вверх:
Тянем корпус строго вверх
Вот результат:

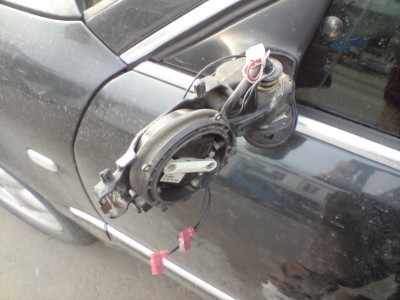

Скелет зеркала - вид спереди

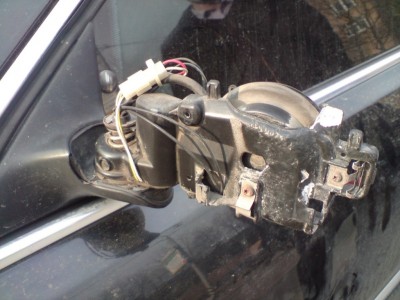

Скелет зеркала - вид сзади
Последний раз редактировалось Samorodov Вс апр 04, 2010 7:57 pm, всего редактировалось 1 раз.
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 7:51 pm

В чем проблема в моем случае (зеркало не складывается) пока не ясно, поэтому я пошел дальше и решил снять уже скелет зеркала полностью и “ковырять” сам механизм дома.

Шаг 8.

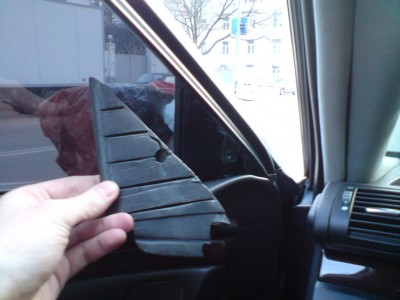

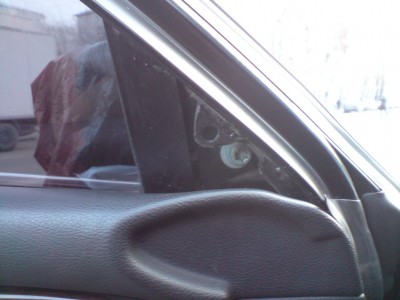

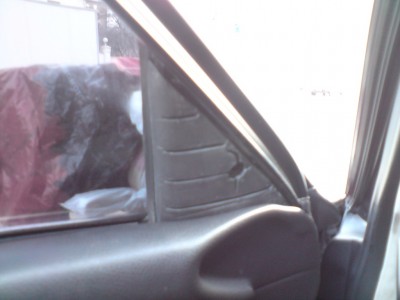

Открываем дверь и снимаем треугольник, показанный на фото.
Снимается он достаточно просто: с левой стороны его можно тянуть рукой и вывести из паза, а по центру (место отмечено красным на фото) треугольник можно поддеть плоской отверткой до тех пор, пока “клипса” треугольника не выйдет из паза.
"Треугольник"

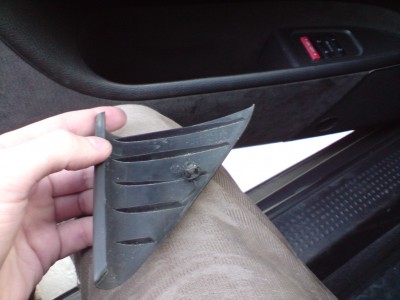

Он же с оборотной стороны
За треугольником окажется мягкая прокладка, которая без труда покидает свое место.
"Прокладка"
Последний раз редактировалось Samorodov Вс апр 04, 2010 7:57 pm, всего редактировалось 1 раз.
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 7:56 pm

В итоге открывается следующая картина:
Болт, который держит боковое зеркало
Этот болт откручивается звездочкой Т-45.

Шаг 9. Снимаем обшивку
По большому счету скелет зеркала свободен, но провод, идущий к нему, мешает отделить его от двери. Поэтому придется снимать обшивку двери. Сделать это несложно, тем более, что на форуме есть подробные отчеты, но, тем не менее, в двух словах опишу процесс, чтобы, так сказать, все было ОТ и ДО:
Очень аккуратно снимаем декоративную накладку, используя плоскую отвертку как рычаг. И откручиваем три саморез:

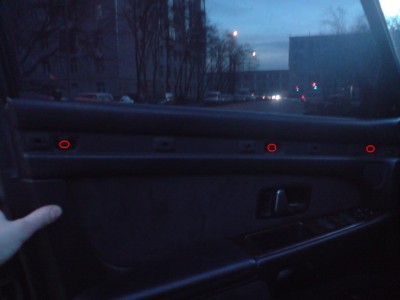

Сняли накладку, открутили три самореза
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 8:04 pm

Снимаем пластмассовую накладку, опять же, используя отвертку:

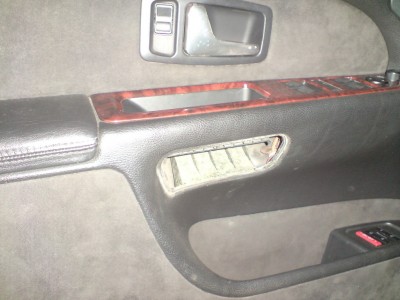

Накладка ручки двери
Если заглянуть в образовавшееся отверстие, то увидим два винтика, откручиваем:
Два винтика

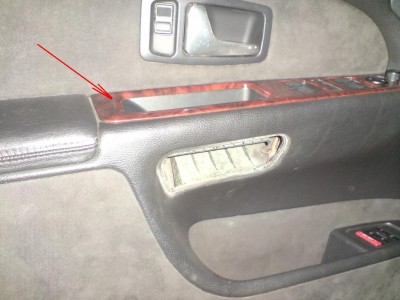

Теперь снимаем уже декоративную накладку вместе с кнопками управления зеркалами и стеклами с помощью все той же плоской отвертки, действуя ею как рычагом:
Декоративная накладка
Последний раз редактировалось Samorodov Вс апр 04, 2010 11:20 pm, всего редактировалось 1 раз.
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Сообщение Samorodov » Вс апр 04, 2010 8:11 pm

И вновь, заглянув в отверстие,
Смотреть туда...
увидим еще 2 болта, откручиваем их.

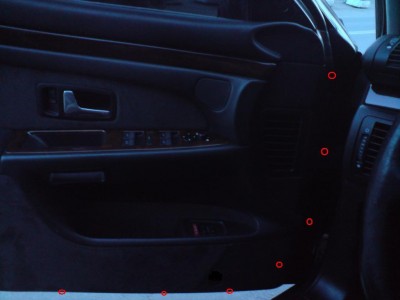

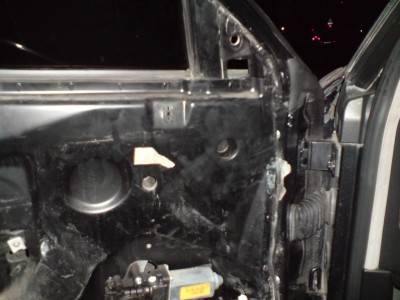

Все, теперь обшивка держится только на клипсах, которые равномерно распределены по ее периметру:
Клипсы расположены по всему периметру обшивки. Просто вытягиваем их последовательно.
Аккуратно последовательно вытягиваем каждую клипсу на себя, после чего обшивка снята.

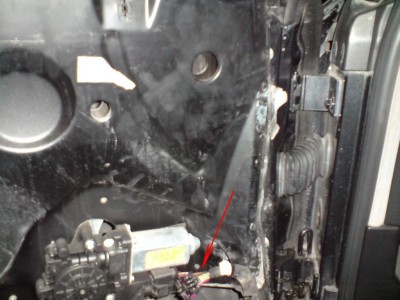

Шаг 10. Разъединяем фишку, провод от которой идет к боковому зеркалу
Наша цель фишка (фото сделано после того, как фишку разъединили). Разъединяем ее. Кстати, очень неохотно она разъединяется, у нее с боков расположены два фиксатора, которые надо разжать и при этом умудриться тянуть половинки фишы в разные стороны. В данном случае мне очень помогла универсальная плоска отверка - палочка-выручалочка на все времена :D
Разъединяем эту фишку
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение Samorodov » Вс апр 04, 2010 8:31 pm

Дело сделано, остается ловить с другой стороны двери скелет зеркала (фишка свободно проходит через проем в раме) и разбираться уже в устройстве самого механизма и думать, что с ним не так.
Отверстие в раме под фишка
ВАЖНО!
Эта фишка, что мы разъединили, идет на моторчик изменения положения наклона(положения) зеркального элемента. Поэтому есть и вторая фишка, которая идет уже к моторчику складывания-раскладывания бокового зеркала. Находится эта фишка под внешним треугольником, на фото думаю будет понятней:

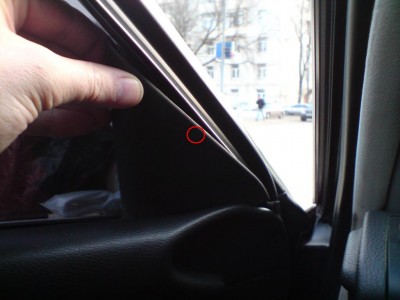

Фишка находится за этим треугольником.
Это я к тому, что не забудьте ее подключить при установке зеркала на место.

Ну, вот, в принципе, и все, что касается снятия бокового зеркала.
В моем случае, видимо, от удара по моему зеркалу проезжающего транспорта каким-то образом вторая фиша (та, что находится под треугольником бокового зеркала и подает напряжение на моторчик складывания-раскладывания зеркала) разъединилась и, как следствие, моторчик даже не жжужал, как говорится, после подключения фишы он заработал, но глюк с выворачиванием зеркала при раскладывании остался, несмотря на то, что дома я разобрал весь механизм, смазал, повтыкал read в принцип его работы (честно говоря, каких-то выдающихся мыслей в голову не пришло), аккуратно собрал (кстати, без помощи женки, к своему стыду :oops: , не обошлся при "напяливании" стопорной скобы на пружину зеркала).

В общем, пользуйтесь, кто нуждается, примите к сведению, кто уже разбирал , ну, и задавайте вопросы если что-то непонятно. :beer:
Последний раз редактировалось Samorodov Вс апр 04, 2010 11:17 pm, всего редактировалось 1 раз.
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
Samorodov
Член Клуба
Сообщения: 673
Зарегистрирован: Вт авг 04, 2009 1:09 am
Репутация: 22
Модель: Audi A8 1999
Мотор: AQF 4.2
Город: Москва, ВАО
Имя: Алексей
Откуда: Калининград, Ефремов

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение Samorodov » Вс апр 04, 2010 8:39 pm

Wi5la писал(а):Большое спасибо за информацию! 1goodpost8
Тоже предстоит 1bu8
Буду рад, если пригодится. :beer:
Всё, что ни случается, всё - к лучшему.

Аватара пользователя
O`Breea

Ветеран Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Почетный член  Клуба
Сообщения: 14508
Зарегистрирован: Ср окт 01, 2008 11:21 pm
Награды: 3
Репутация: 195
Модель: A8 (D2), 2002, Quattro
Мотор: AKC 3.7 (FBB)
Город: Санкт-Петербург
Имя: Константин
Откуда: Санкт-Петербург

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение O`Breea » Вс апр 04, 2010 9:30 pm

Серьёзный отчёт! Очень подробно и полезно. Спасибо! :beer:
No Quattro - No Chance

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение Евгений А8 » Пн апр 05, 2010 6:05 am

Очень полезный отчет,спасибо.Как раз мне нужно покапаться со своим зеркалом.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Numenor

Ветеран Клуба
Почетный член Клуба
Сообщения: 3625
Зарегистрирован: Чт авг 07, 2008 8:23 am
Награды: 1
Репутация: 56
Модель: ...
Мотор: ...
Город: Питер
Имя: АлексеЙ

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение Numenor » Пн апр 05, 2010 8:30 am

Информативно! 1hahdshake8
Предельная глубина у всех разная, у каждого своя.

Аватара пользователя
ARCHI
Сообщения: 190
Зарегистрирован: Ср июл 25, 2012 2:03 pm
Репутация: 4
Модель: AUDI A8(D2) 2002Quattro
Мотор: AKC 3.7
Город: ВЛАДИКАВКАЗ
Имя: Aртур
Откуда: РСО-Алания

Re: Фотоотчет. Снятие-установка бокового зеркала заднего вид

Сообщение ARCHI » Вт окт 11, 2016 9:24 pm

ЧЕТКО, :good: как раз хочу снять и хром сделать накладок.
