Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 1:55 am

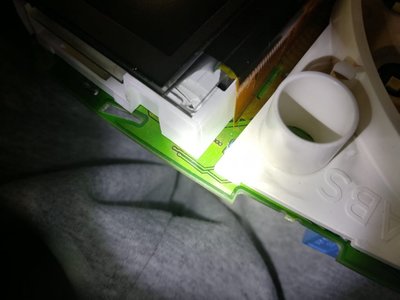

Долго боролся и победил я эти дисплеи))Теперь делюсь с вами!Дисплей БК:как уже и обсуждалось ранее,причина в тонкой проволоки над лампой подсветки.Она "окутывает"лампу и выходит с другой стороны из "бабышек".Пропайка этих "бабышек" помогает,но некоторым увы нет.Так же было и у меня(Надо из отверстий этих "бабышек" вытащить кончики этой проволочки,загнуть и пропасть.И все становится идеально 1resulyt12 +я протер все элементы дисплея(грази было очень много).
Теперь мал.дисплеи:Пропайка и прочее не помогает.Причина видимо в кишках самого шлейфа(Поскольку заменить их нет возможности...спасают кулеры)))Были куплены 2 самых маленьких кулера в радиодеталях на 12в. и ответная часть разъемов для них.
Вложения

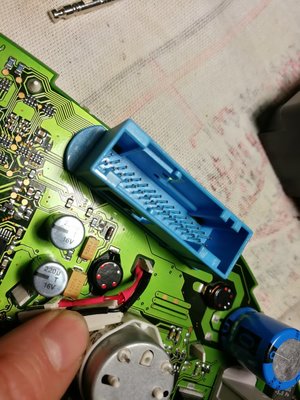

+/- по саспиновке припаял к синему разъёму и вывел на другую сторону через отверстие для защёлки белого обода.

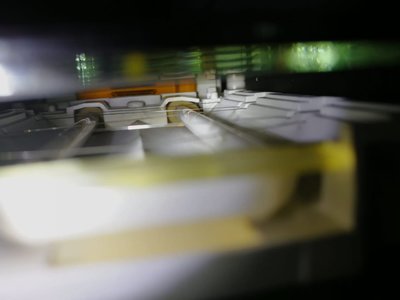

В этих местах установил кулеры.

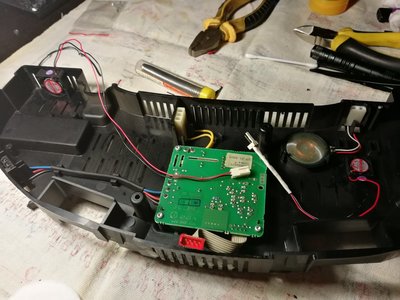

Подключил кулеры к выведеным разьемам
Кулер 1
Кулер 2

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 1:58 am

Дисплей БК,работает отлично.Маленькие протестить в долгих поездках пока не довелось.Но думаю будет норм.Раньше даже на этапе прогрева авто,цифры пропадали.А сейчас все видно отлично 1hurra8

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Дисплеи приборки

Сообщение alexrae » Вс фев 17, 2019 3:11 am

Красава, разобрался. :beer:

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс фев 17, 2019 8:18 am

Андрей, я ненавижу, когда мне советуют постфактум и поэтому тоже не хочу быть таким же. НО
если вдруг когда нибудь опять разберешь эту приборку - поставь кулера на прокладочки из резины или силикона. Иначе в мороз по пластику будет расходится гудение. И еще вопрос, ты их через резистор зацепил или на полную молотят?
За тему плюс в карму точно :beer:
Последний раз редактировалось Dok Вс фев 17, 2019 8:18 am, всего редактировалось 1 раз.
жри спи жми

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс фев 17, 2019 8:20 am

у меня идея вынашивается сейчас по охлаждению этих экранов с пассивным охлаждением.....позже поделюсь, возможно тебе пригодится тоже.

слушай, а эта лампочка БК, светит кое как...она сама по себе вечная? ато я пропаивал - не помогло
жри спи жми

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 2:40 pm

alexrae писал(а):
Вс фев 17, 2019 3:11 am
Красава, разобрался. :beer:
Тебе огромное спасибо за помощь и выдержку!!!! 1hahdshake8

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 2:47 pm

Dok писал(а):
Вс фев 17, 2019 8:18 am
Андрей, я ненавижу, когда мне советуют постфактум и поэтому тоже не хочу быть таким же. НО
если вдруг когда нибудь опять разберешь эту приборку - поставь кулера на прокладочки из резины или силикона. Иначе в мороз по пластику будет расходится гудение. И еще вопрос, ты их через резистор зацепил или на полную молотят?
За тему плюс в карму точно :beer:
Вот про вибрацию даже и не подумал...Ну ладно,время покажет)Пока работают тихо.Если только ключ на старт,то слышно шуршание...совместно со всеми другими активациями машины.

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 3:00 pm

Dok писал(а):
Вс фев 17, 2019 8:20 am
у меня идея вынашивается сейчас по охлаждению этих экранов с пассивным охлаждением.....позже поделюсь, возможно тебе пригодится тоже.

слушай, а эта лампочка БК, светит кое как...она сама по себе вечная? ато я пропаивал - не помогло
И да...пробовал ставить 5В ,они ваще маленькие и можно хоть у дисплея поставить),но идея потерпела фиаско.Пускал через резюки,но горят сразу(Нужен полноценный регулятор напряжения,но его пихать некуда.А эти поставил напрямую.Замеры на контактах показали стабильно 11В,видимо на приборку все строго подаётся.Выбрал с меньшими оборотами и пока все гуд.Благо в ЧипДип есть выбор,вплоть до 12000 оборотов)
По лампе...Долго мучился и Алекса мучал.Отпаять все это нет возможности в домашних условиях.Но за магарыч напряг мастера на работе.У него блага есть весь арсенал.Он проверил все,что относится к этой лампе!Я думал что трансформатор устал,но нет,все исправно!И пришел к этой проволочке!!!Она то и вина всему!Не смогли понять на 100%,но видимо эта проволочка от нагрева даёт сигнал в обработку для регул.яркости.А так как она была провисшая и без контакта на одной бабышке,то и лампа выеживалась.Попробуй зацепить конец проволочки,натянуть и припаять хорошо!У меня теперь и светит хорошо и реагирует на датчик света адекватно!

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс фев 17, 2019 3:18 pm

Что за проволочка? Фотку дай плиз
жри спи жми

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 5:38 pm

Dok писал(а):
Вс фев 17, 2019 3:18 pm
Что за проволочка? Фотку дай плиз
Блин...была и сплыла(Спроси у Alexrae,ему вроде скидывал,может осталась.Если заглянуть под дисплей,то видна проволочка идущая над лампой зигзагами

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс фев 17, 2019 5:53 pm

да не отправляй меня по адресам, твоя же тема :D

а такие темы ценны именно фотками 1pardon76
жри спи жми

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 8:29 pm

Вот самую ценную фотку и утерял( :oops: да и я фоткал когда было в неразобранном состоянии...ее бы фоткнули когда был дисплей снят,но чето и не сообразил

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Дисплеи приборки

Сообщение alexrae » Вс фев 17, 2019 8:54 pm

Попробую счас добавить

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Дисплеи приборки

Сообщение alexrae » Вс фев 17, 2019 9:01 pm

Вложение IMG-20190111-WA0005.jpg больше недоступно
Вложение IMG-20190111-WA0006.jpg больше недоступно
Вложения
Последний раз редактировалось alexrae Вс фев 17, 2019 9:03 pm, всего редактировалось 2 раза.

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Дисплеи приборки

Сообщение alexrae » Вс фев 17, 2019 9:05 pm

Какие то глюки при добавлении с телефона... но что есть-закинул

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс фев 17, 2019 9:19 pm

Пасиба
И вот эта проволочка глючит?
Я думал у меня сдохла лампочка, раз тускло светит
жри спи жми

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс фев 17, 2019 9:29 pm

1resulyt12 Алекс хранитель)Вот это она и есть!Суть не в пропайке бабышек этих,а в припайке этой проволочки к этим бабышкам

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс фев 17, 2019 10:10 pm

ааааа, дак вот походу корень проблемы


мужики, снимаю шляпу за техноизыскания hi
жри спи жми

Аватара пользователя
Markus
Сообщения: 242
Зарегистрирован: Чт дек 20, 2018 8:29 pm
Репутация: 1
Модель: Audi 2003
Мотор: bfm 4,2L
Город: Wesel Germany
Имя: Markus
Откуда: Караганда

Дисплеи приборки

Сообщение Markus » Пн фев 18, 2019 10:39 am

Dok писал(а):
Вс фев 17, 2019 8:20 am
у меня идея вынашивается сейчас по охлаждению этих экранов с пассивным охлаждением.....позже поделюсь, возможно тебе пригодится тоже.
Я думаю что понял ты про что.
Мне пришлось уже один раз увидеть охлаждение спидометра. И зделанно было очень просто. Две шлангачки на 8мм (от пневмы ) были проведены от печки (корпус вентилятора) и до спидометра.

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Пн фев 18, 2019 11:52 am

у меня много разной меди.
и вот что то вроде этого можно отвести....на фото очень издалека идея...просто принцип
Вложения
жри спи жми

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Пн фев 18, 2019 6:48 pm

Markus писал(а):
Пн фев 18, 2019 10:39 am
Dok писал(а):
Вс фев 17, 2019 8:20 am
у меня идея вынашивается сейчас по охлаждению этих экранов с пассивным охлаждением.....позже поделюсь, возможно тебе пригодится тоже.
Я думаю что понял ты про что.
Мне пришлось уже один раз увидеть охлаждение спидометра. И зделанно было очень просто. Две шлангачки на 8мм (от пневмы ) были проведены от печки (корпус вентилятора) и до спидометра.
Мощно :D Прям на днях смотрел видос.На Дэу все то радиатора из труб ПВХ сделали в виде батареи старой доброй чугунной :lol:

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс май 05, 2019 4:53 pm

Спешу поделиться своим фиаско с дисплеями 1notf8 Куллеры перестали выполнять свое назначение с приходом тепла!Есть новая задумка,комплектующие закуплены.Скоро воплощу,протестимс и выложу для Вас...при положительном результате :lol:

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Вс май 05, 2019 5:46 pm

Андрей, удачи
жри спи жми

Аватара пользователя
Gepard
Сообщения: 716
Зарегистрирован: Чт авг 11, 2011 10:02 pm
Репутация: 7
Модель: A8 2000
Мотор: AKE/BAU
Город: Москва
Имя: Андрей
Откуда: СССР

Дисплеи приборки

Сообщение Gepard » Вс июн 02, 2019 11:38 pm

Dok, стал сегодня экспериментировать и на этапе теста понял что левый умер окончательно.Зараза,на бэху всяких хватает...на Ауди только для А4,6 1bu8

Аватара пользователя
Dok
Член Клуба
Сообщения: 10791
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 146
Модель: S8
Мотор: AQH
Город: дорог

Дисплеи приборки

Сообщение Dok » Пн июн 03, 2019 10:05 am

та же ситуация и со стеклами фар
жри спи жми

Ответить
